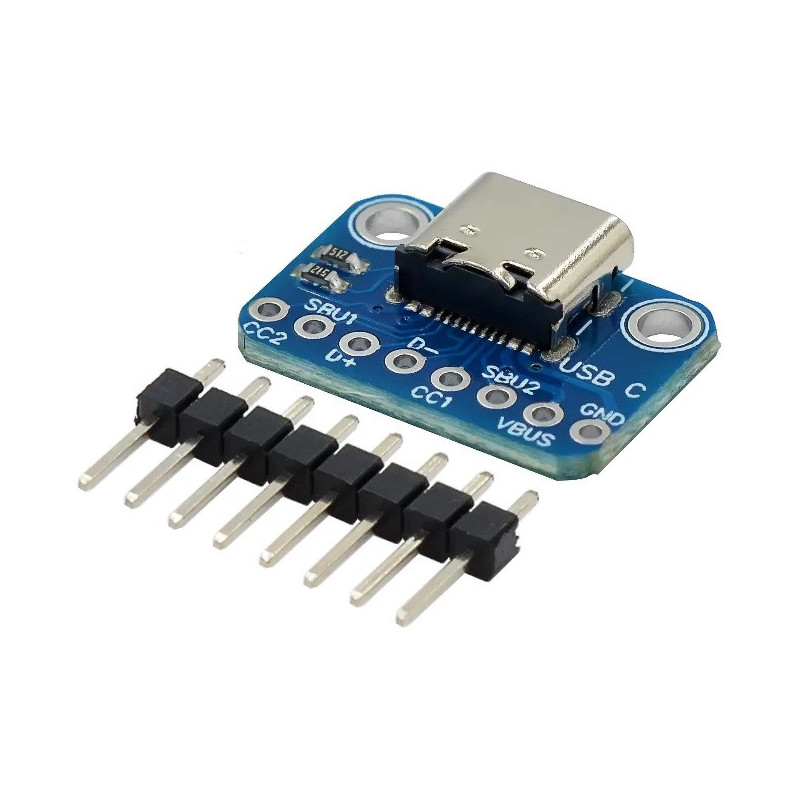

Placa Breakout USB-C Fêmea para DIP 2,54mm com Resistências CC1/CC2

É uma placa breakout com conector USB-C fêmea, concebida para facilitar a utilização de USB-C em protótipos, placas de ensaio, breadboards e projetos eletrónicos.

Este módulo converte os contactos pequenos do conector USB Tipo-C para um formato de pinos com passo DIP 2,54mm, permitindo uma ligação mais simples a placas como Arduino, ESP32, Raspberry Pi, módulos de desenvolvimento e circuitos personalizados, desde que a alimentação e os sinais sejam compatíveis.

A placa inclui resistências pull-down de 5,1kΩ nos pinos CC1 e CC2, usadas no USB-C para deteção de ligação e orientação do cabo. Esta configuração ajuda a permitir que a placa seja reconhecida como dispositivo USB-C para receber alimentação através da linha VBUS +5V.

Além da alimentação, a placa disponibiliza também as linhas D+ e D-, utilizadas para comunicação USB 2.0, quando o circuito ligado for compatível e estiver corretamente implementado.

É uma solução prática para quem pretende adicionar uma entrada USB-C a projetos DIY, protótipos, pequenas placas de alimentação, módulos de teste, adaptações e experiências eletrónicas sem necessidade de soldar diretamente nos contactos pequenos do conector USB-C.

Características principais

Placa breakout USB-C
Tipo de conector: USB-C fêmea
Formato de saída: DIP / pinos 2,54mm
Passo entre pinos: 2,54mm
Pinos disponíveis: GND, VBUS, D+, D-, CC1 e CC2
Linha de alimentação: VBUS +5V
Linhas de dados: D+ e D- para USB 2.0
Resistências CC1/CC2: 5,1kΩ pull-down
Aplicação principal: adaptação de USB-C para protótipos
Compatível com breadboard / protoboard: sim, conforme montagem utilizada
Adequado para Arduino, ESP32, Raspberry Pi e outros projetos compatíveis
Tipo de módulo: placa adaptadora / breakout board
Montagem: através de pinos / soldadura em PCB ou protoboard
Produto indicado para protótipos, alimentação 5V e testes com USB-C

Aplicações recomendadas

Protótipos com USB-C
Projetos Arduino
Projetos ESP32
Projetos Raspberry Pi, quando compatíveis
Breadboards e placas de ensaio
Adaptação de conector USB-C para pinos 2,54mm
Alimentação de pequenos circuitos a partir de VBUS +5V
Testes de linhas USB 2.0 D+ e D-
Projetos DIY de eletrónica
Módulos de desenvolvimento
Reparações e adaptações eletrónicas
Integração de entrada USB-C em placas personalizadas

Nota importante

Antes da aplicação, confirmar sempre a pinagem, orientação do conector, tensão disponível em VBUS, corrente necessária pelo circuito, compatibilidade das linhas D+/D- e ligações CC1/CC2. Esta placa breakout facilita o acesso ao conector USB-C, mas não substitui um circuito completo de gestão USB, carregamento de baterias ou negociação USB Power Delivery.

A linha VBUS deve ser tratada como alimentação +5V normal de USB, salvo confirmação em contrário no circuito utilizado. Não aplicar tensões superiores nem ligar cargas de corrente elevada sem verificar a capacidade da fonte USB, do cabo e da própria placa. Uma ligação incorreta pode danificar o módulo, a fonte USB ou o equipamento ligado.
