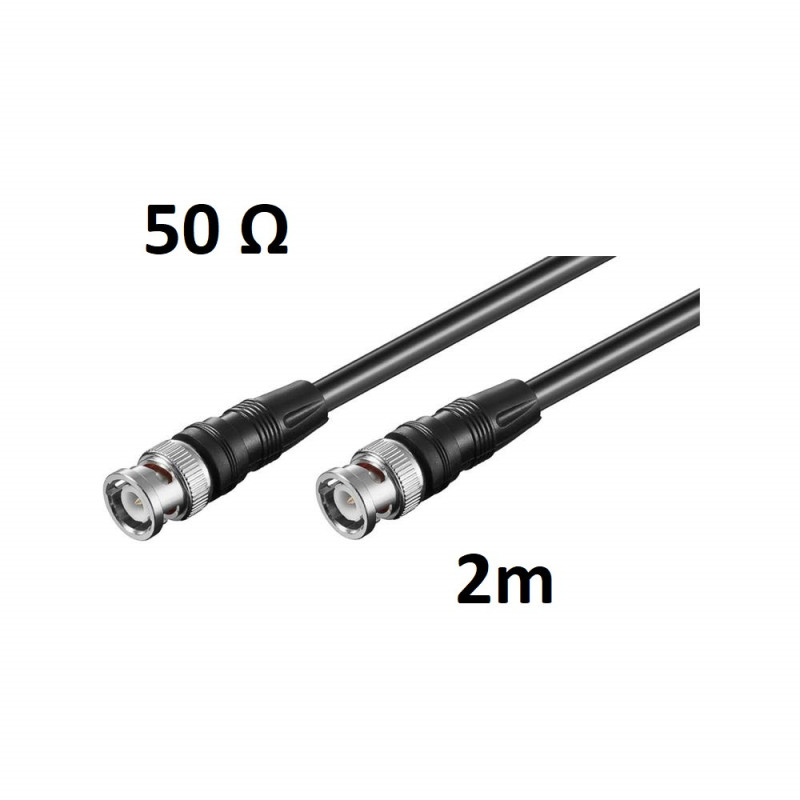

El Cable Coaxial BNC–BNC RG58 es una solución lista para utilizar que permite interconectar equipos equipados con tomas BNC de 50 Ω.

Incorpora un conector BNC macho en cada extremo, proporcionando una conexión rápida y segura mediante el sistema de inserción y giro característico de los conectores BNC.

El cable coaxial RG58, con una impedancia característica de 50 Ω, dispone de doble apantallamiento, formado por lámina de aluminio y malla, que ayuda a reducir la influencia de las interferencias electromagnéticas sobre la señal. El conductor interior es de tipo AWG 24 CCS, fabricado en acero revestido de cobre, y los conectores incorporan contactos niquelados con pines dorados.

Con una longitud de 2 metros, resulta adecuado para conectar equipos sobre una mesa de trabajo, en una estación de radioaficionado o en una instalación técnica. Puede utilizarse con equipos de radio, receptores, escáneres, instrumentos de medición, antenas y redes coaxiales Thin Ethernet compatibles.

Características principales

• Tipo: cable coaxial de conexión
• Tipo de cable: RG58
• Impedancia: 50 Ω
• Longitud: 2 m
• Conector 1: BNC macho
• Conector 2: BNC macho
• Configuración: BNC macho–BNC macho
• Apantallamiento: doble, lámina de aluminio y malla
• Cobertura del apantallamiento: aproximadamente 35%
• Conductor interior: AWG 24 CCS, acero revestido de cobre
• Sección del conductor: 0,196 mm²
• Composición del conductor: 1 × 0,50 mm
• Aislamiento interior: polietileno (PE)
• Material de la cubierta: PVC
• Diámetro exterior: 5,0 ± 0,2 mm
• Capacitancia: 54 ± 5 pF/m
• Resistencia del conductor: 500 ± 10 Ω/km
• Contactos: niquelados con pines dorados
• Color: negro
• Conformidad: RoHS y REACH

Aplicaciones recomendadas

• Equipos de radiocomunicación
• Conexiones en estaciones de radioaficionado
• Receptores y escáneres
• Instrumentos de prueba y medición
• Osciloscopios y frecuencímetros
• Generadores de señales
• Conexiones de antena compatibles con RG58
• Micrófonos y equipos con tomas BNC
• Redes coaxiales Thin Ethernet, 10BASE2 o CheaperNet
• Transmisión de señales en sistemas de 50 Ω

Nota importante

Este cable tiene una impedancia de 50 Ω. Antes de utilizarlo, compruebe que los equipos y conexiones BNC también sean de 50 Ω, especialmente en sistemas de vídeo, donde también se utilizan cables y conectores BNC de 75 Ω.

El fabricante indica que este cable montado no es adecuado para cortarlo y soldar otros conectores. Para fabricar cables personalizados, se recomienda utilizar cable RG58 vendido por metros y conectores específicos para montaje.

Las pérdidas aumentan con la frecuencia y la longitud del cable. Compruebe que el RG58 sea adecuado para la frecuencia, potencia y aplicación previstas.
