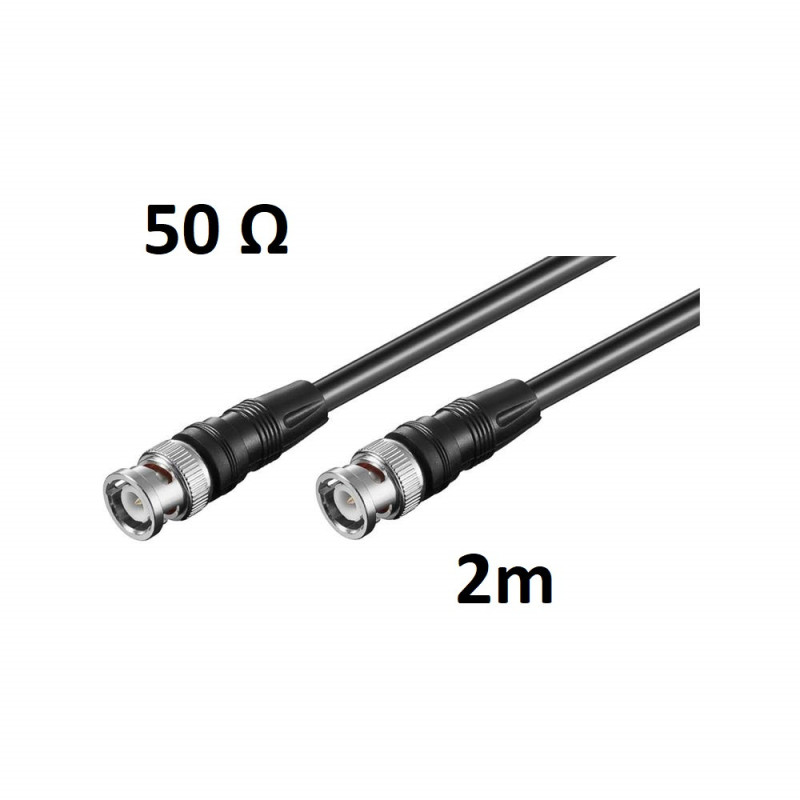

O Cabo Coaxial BNC–BNC RG58 é uma solução pronta a utilizar para interligar equipamentos equipados com tomadas BNC de 50 Ω.

Possui um conector BNC macho em cada extremidade, proporcionando uma ligação rápida e segura através do sistema de encaixe e rotação característico dos conectores BNC.

O cabo coaxial RG58, com impedância característica de 50 Ω, possui dupla blindagem, composta por folha de alumínio e malha, ajudando a reduzir a influência de interferências eletromagnéticas sobre o sinal. O condutor interno é do tipo AWG 24 CCS, em aço revestido a cobre, e os conectores apresentam contactos niquelados com pinos dourados.

Com 2 metros de comprimento, é adequado para ligações entre equipamentos numa bancada, estação de radioamador ou instalação técnica. Pode ser utilizado com equipamentos de rádio, recetores, scanners, instrumentos de medição, antenas e redes coaxiais Thin Ethernet compatíveis.

Características principais

• Tipo: cabo coaxial de ligação
• Tipo de cabo: RG58
• Impedância: 50 Ω
• Comprimento: 2 m
• Conector 1: BNC macho
• Conector 2: BNC macho
• Configuração: BNC macho–BNC macho
• Blindagem: dupla, folha de alumínio e malha
• Cobertura da blindagem: aproximadamente 35%
• Condutor interno: AWG 24 CCS, aço revestido a cobre
• Secção do condutor: 0,196 mm²
• Composição do condutor: 1 × 0,50 mm
• Isolamento interno: polietileno (PE)
• Material da bainha: PVC
• Diâmetro exterior: 5,0 ± 0,2 mm
• Capacitância: 54 ± 5 pF/m
• Resistência do condutor: 500 ± 10 Ω/km
• Contactos: niquelados com pinos dourados
• Cor: preto
• Conformidade: RoHS e REACH

Aplicações recomendadas

• Equipamentos de radiocomunicação
• Ligações em estações de radioamador
• Recetores e scanners
• Instrumentos de teste e medição
• Osciloscópios e frequencímetros
• Geradores de sinais
• Ligações de antena compatíveis com RG58
• Microfones e equipamentos com tomadas BNC
• Redes coaxiais Thin Ethernet, 10BASE2 ou CheaperNet
• Transmissão de sinais em sistemas de 50 Ω

Nota importante

Este cabo possui uma impedância de 50 Ω. Antes da utilização, confirme que os equipamentos e as ligações BNC são igualmente de 50 Ω, especialmente em sistemas de vídeo, nos quais também são utilizados cabos e conectores BNC de 75 Ω.

O fabricante indica que este cabo montado não é adequado para cortar e soldar outros conectores. Para fabricar cabos personalizados, recomenda-se utilizar cabo RG58 vendido a metro e conectores próprios para montagem.

As perdas aumentam com a frequência e com o comprimento do cabo. Confirme se o RG58 é adequado à frequência, potência e aplicação previstas.
