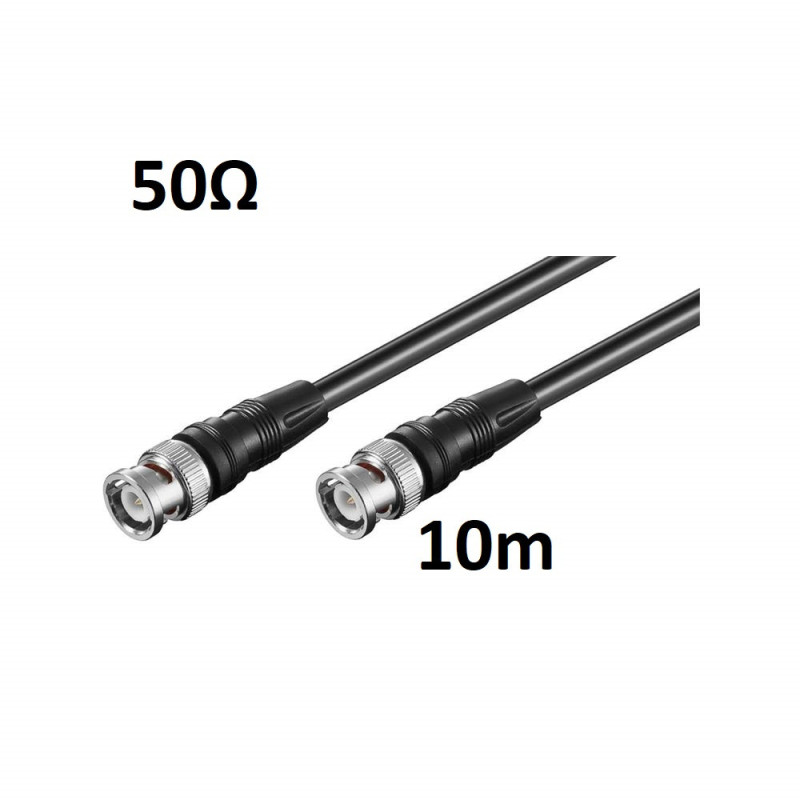

O Cabo Coaxial BNC–BNC RG58 permite interligar equipamentos equipados com tomadas BNC de 50 Ω, proporcionando uma solução pronta a utilizar para transmissão de sinais de radiofrequência e dados.

Possui um conector BNC macho em cada extremidade, proporcionando uma ligação rápida e segura através do sistema de encaixe e rotação característico dos conectores BNC.

O cabo coaxial RG58, com impedância característica de 50 Ω, conta com dupla blindagem, composta por folha de alumínio e malha. Esta construção ajuda a reduzir a influência das interferências eletromagnéticas sobre o sinal transmitido.

O condutor interno é do tipo AWG 24 CCS, em aço revestido a cobre. Os conectores apresentam contactos niquelados e pinos dourados.

Com 10 metros de comprimento, é adequado para instalações que necessitem de uma distância maior entre os equipamentos. Pode ser utilizado com equipamentos de rádio, recetores, scanners, instrumentos de medição, antenas e redes coaxiais Thin Ethernet compatíveis.

Características principais

• Tipo: cabo coaxial de ligação
• Tipo de cabo: RG58
• Impedância: 50 Ω
• Comprimento: 10 m
• Conector 1: BNC macho
• Conector 2: BNC macho
• Configuração: BNC macho–BNC macho
• Blindagem: dupla, folha de alumínio e malha
• Cobertura da blindagem: aproximadamente 35%
• Condutor interno: AWG 24 CCS, aço revestido a cobre
• Secção do condutor: 0,196 mm²
• Composição do condutor: 1 × 0,50 mm
• Isolamento interno: polietileno (PE)
• Material da bainha: PVC
• Diâmetro exterior: 5,0 ± 0,2 mm
• Capacitância: 54 ± 5 pF/m
• Resistência do condutor: 500 ± 10 Ω/km
• Contactos: niquelados com pinos dourados
• Cor: preto
• Peso aproximado do cabo: 30 ± 2 g/m
• Conformidade: RoHS e REACH

Aplicações recomendadas

• Equipamentos de radiocomunicação
• Recetores e scanners
• Instrumentos de teste e medição
• Osciloscópios e frequencímetros
• Geradores de sinais
• Ligações de antena compatíveis com RG58
• Microfones e equipamentos com tomadas BNC
• Redes coaxiais Thin Ethernet, 10BASE2 ou CheaperNet
• Transmissão de sinais em sistemas de 50 Ω

Nota importante

Este cabo possui uma impedância de 50 Ω. Antes da utilização, confirme que os equipamentos e as ligações BNC são igualmente de 50 Ω, especialmente em sistemas de vídeo, nos quais também são utilizados cabos e conectores BNC de 75 Ω.

Devido ao comprimento de 10 metros, a atenuação deve ser considerada em aplicações de radiofrequência. As perdas do RG58 aumentam à medida que a frequência sobe, pelo que poderá não ser a solução mais adequada para transmissão em VHF, UHF ou frequências superiores quando seja necessário minimizar perdas.

O fabricante indica que este cabo montado não é adequado para cortar e soldar outros conectores. Para fabricar cabos personalizados, recomenda-se utilizar cabo coaxial vendido a metro e conectores próprios para montagem.
