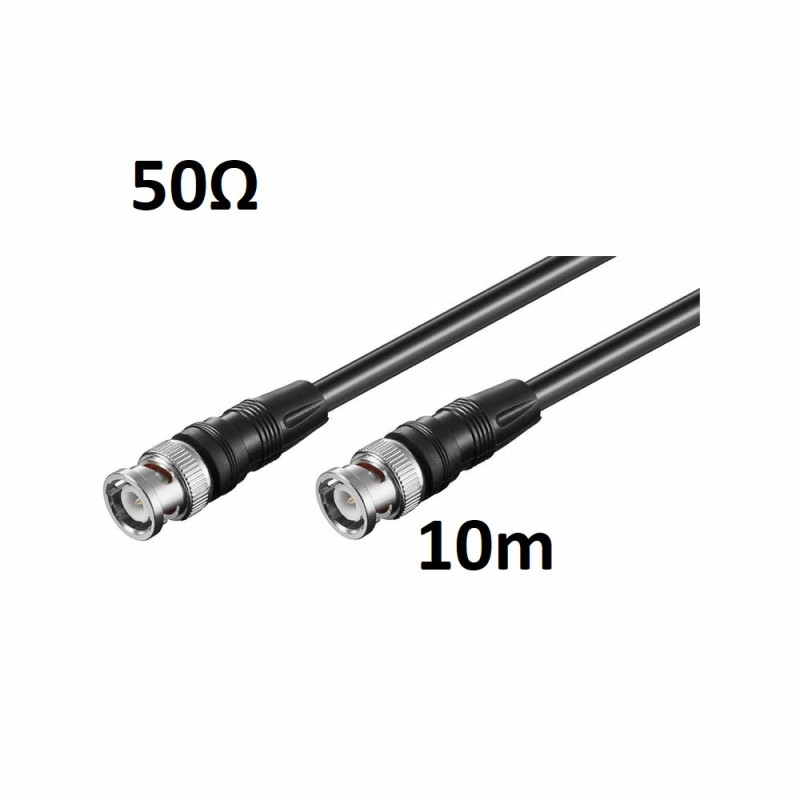

El Cable Coaxial BNC–BNC RG58 permite interconectar equipos equipados con tomas BNC de 50 Ω, proporcionando una solución lista para utilizar en la transmisión de señales de radiofrecuencia y datos.

Incorpora un conector BNC macho en cada extremo, proporcionando una conexión rápida y segura mediante el sistema de inserción y giro característico de los conectores BNC.

El cable coaxial RG58, con una impedancia característica de 50 Ω, dispone de doble apantallamiento, compuesto por lámina de aluminio y malla. Esta construcción ayuda a reducir la influencia de las interferencias electromagnéticas sobre la señal transmitida.

El conductor interior es de tipo AWG 24 CCS, fabricado en acero revestido de cobre. Los conectores disponen de contactos niquelados y pines dorados.

Con una longitud de 10 metros, es adecuado para instalaciones que requieren una mayor distancia entre los equipos. Puede utilizarse con equipos de radio, receptores, escáneres, instrumentos de medición, antenas y redes coaxiales Thin Ethernet compatibles.

Características principales

• Tipo: cable coaxial de conexión
• Tipo de cable: RG58
• Impedancia: 50 Ω
• Longitud: 10 m
• Conector 1: BNC macho
• Conector 2: BNC macho
• Configuración: BNC macho–BNC macho
• Apantallamiento: doble, lámina de aluminio y malla
• Cobertura del apantallamiento: aproximadamente 35%
• Conductor interior: AWG 24 CCS, acero revestido de cobre
• Sección del conductor: 0,196 mm²
• Composición del conductor: 1 × 0,50 mm
• Aislamiento interior: polietileno (PE)
• Material de la cubierta: PVC
• Diámetro exterior: 5,0 ± 0,2 mm
• Capacitancia: 54 ± 5 pF/m
• Resistencia del conductor: 500 ± 10 Ω/km
• Contactos: niquelados con pines dorados
• Color: negro
• Peso aproximado del cable: 30 ± 2 g/m
• Conformidad: RoHS y REACH

Aplicaciones recomendadas

• Equipos de radiocomunicación
• Receptores y escáneres
• Instrumentos de prueba y medición
• Osciloscopios y frecuencímetros
• Generadores de señales
• Conexiones de antena compatibles con RG58
• Micrófonos y equipos con tomas BNC
• Redes coaxiales Thin Ethernet, 10BASE2 o CheaperNet
• Transmisión de señales en sistemas de 50 Ω

Nota importante

Este cable tiene una impedancia de 50 Ω. Antes de utilizarlo, compruebe que los equipos y conexiones BNC también sean de 50 Ω, especialmente en sistemas de vídeo, donde también se utilizan cables y conectores BNC de 75 Ω.

Debido a su longitud de 10 metros, debe tenerse en cuenta la atenuación en aplicaciones de radiofrecuencia. Las pérdidas del RG58 aumentan con la frecuencia, por lo que puede no ser la solución más adecuada para transmitir en VHF, UHF o frecuencias superiores cuando sea necesario minimizar las pérdidas.

El fabricante indica que este cable montado no es adecuado para cortarlo y soldar otros conectores. Para fabricar cables personalizados, se recomienda utilizar cable coaxial vendido por metros y conectores específicos para montaje.
