O Arrow Antennas 10W-SMA Duplexer permite ligar as secções VHF e UHF de uma antena Arrow II a um único transceptor de banda dupla equipado com uma entrada SMA fêmea.

As antenas Arrow II para satélite possuem normalmente uma ligação independente para VHF 146 MHz e outra para UHF 437 MHz. Este dispositivo combina ambas numa única ligação para o rádio, eliminando a necessidade de utilizar dois transceptores separados.

A versão 10W-SMA apresenta as mesmas características funcionais do modelo 10W com BNC, mas utiliza um conector SMA macho na extremidade destinada ao rádio.

Apesar de ser comercialmente designado pelo fabricante como duplexador, tecnicamente trata-se de um diplexador, pois separa e combina sinais pertencentes a duas bandas de frequências diferentes.

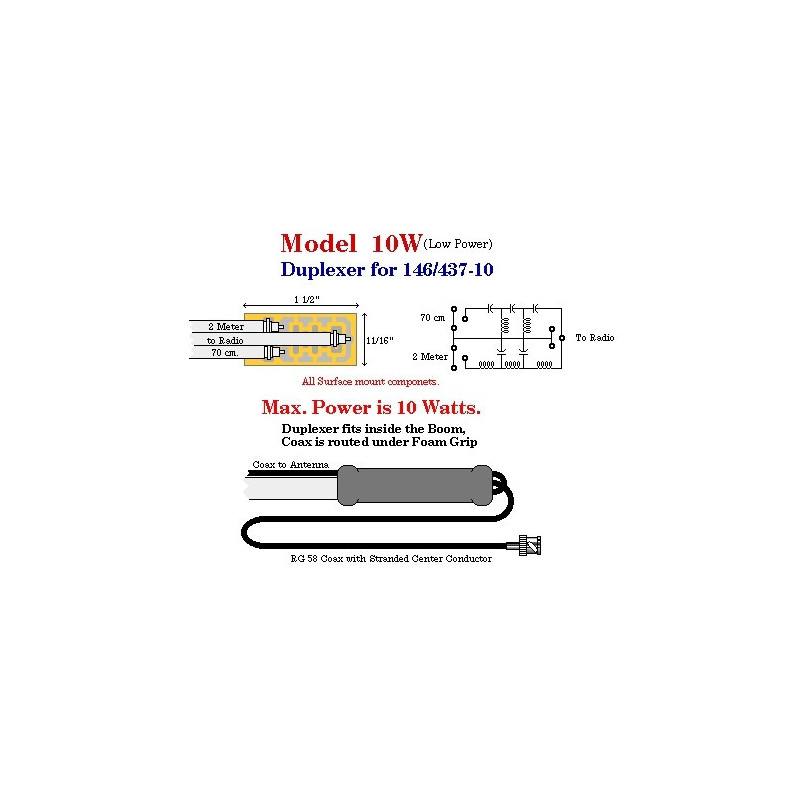

O dispositivo utiliza componentes de montagem superficial e apresenta dimensões compactas para poder ser instalado no interior do boom das antenas Arrow compatíveis. Quando adquirido em conjunto com uma antena adequada, pode ser fornecido previamente instalado, com os cabos coaxiais encaminhados sob a pega de espuma.

Características principais

• Tipo comercial: duplexador VHF/UHF
• Designação técnica: diplexador
• Marca: Arrow Antennas
• Modelo: 10W-SMA
• Bandas de utilização: VHF 2 m e UHF 70 cm
• Frequências nominais das antenas: aproximadamente 146/437 MHz
• Potência máxima: 10 W
• Conector para o rádio: SMA macho
• Compatibilidade do rádio: equipamento com entrada SMA fêmea
• Função: combinar duas ligações de antena numa única ligação ao rádio
• Instalação: no interior do boom de antenas Arrow compatíveis
• Construção: componentes de montagem superficial
• Utilização: com um único rádio de banda dupla
• Versão SMA fêmea: não disponível pelo fabricante
• Adaptadores adicionais: não incluídos

Compatibilidade indicada pelo fabricante

• Arrow II 146/437-10
• Arrow II 146/437-10BP
• Arrow II 146/437-14
• Arrow II 146/437-14BP
• Arrow 52-1BP, quando equipada com os elementos opcionais para 2 m e 70 cm

Aplicações recomendadas

• Utilização de uma antena Arrow II com um único rádio
• Ligação direta a rádios com entrada SMA fêmea
• Comunicações através de satélites de radioamador
• Operação nas bandas de 2 m e 70 cm
• Instalação no interior do boom da antena
• Estações portáteis para satélites LEO
• Conversão de uma Arrow sem diplexador para configuração com um rádio
• Substituição do modelo BNC quando é preferida uma ligação SMA macho

Nota importante

A potência máxima permitida é de 10 W. Uma potência superior pode danificar permanentemente o dispositivo e não deve ser utilizada.

O diplexador permite combinar as duas secções da antena numa única ligação, mas não transforma um rádio convencional num equipamento full-duplex. Para transmitir numa banda enquanto recebe simultaneamente na outra, o transceptor deve suportar funcionamento full-duplex entre VHF e UHF.

Esta versão possui um conector SMA macho e destina-se a rádios com entrada SMA fêmea. Confirme cuidadosamente o género do conector do equipamento antes da compra. A Arrow Antennas informa que não disponibiliza uma versão com SMA fêmea.

Não deve ser confundido com conectores RP-SMA, utilizados em alguns equipamentos Wi-Fi. SMA e RP-SMA possuem disposição diferente do contacto central e não são diretamente equivalentes.

Na antena 52-1BP, o diplexador só pode ser utilizado quando também estiverem instalados os elementos opcionais correspondentes às bandas de 2 metros e 70 centímetros.
