O Arrow Antennas 10W Duplexer com BNC macho permite ligar as secções VHF e UHF de uma antena Arrow II a um único transceptor de banda dupla.

As antenas Arrow II para satélite possuem normalmente uma ligação independente para VHF 146 MHz e outra para UHF 437 MHz. Este dispositivo combina ambas numa única ligação BNC para o rádio, evitando a necessidade de utilizar dois transceptores separados.

Apesar de ser comercialmente designado pelo fabricante como duplexador, tecnicamente trata-se de um diplexador, pois separa e combina sinais pertencentes a duas bandas de frequências diferentes.

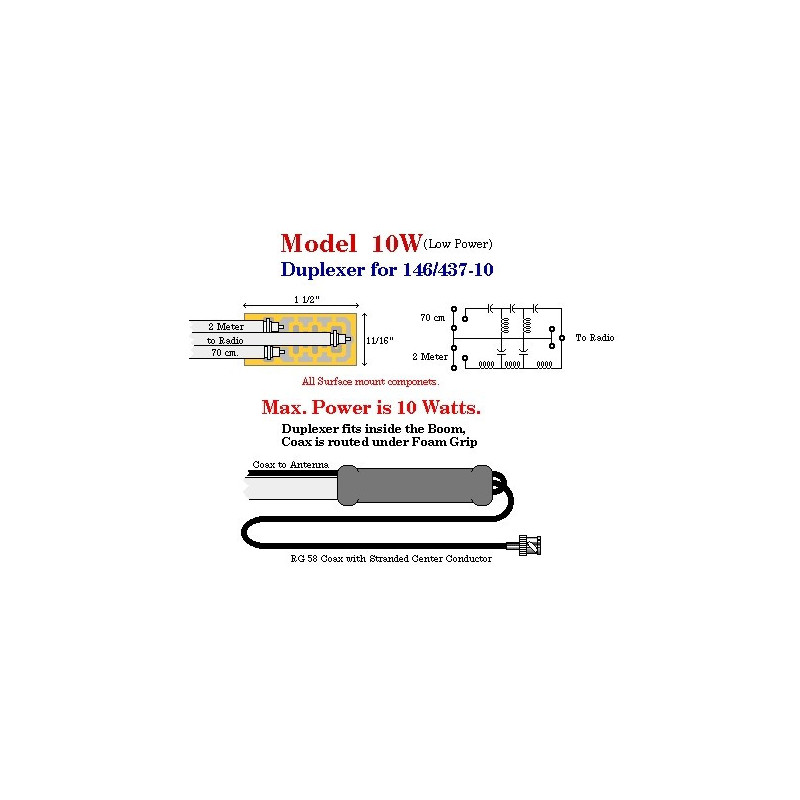

O dispositivo apresenta construção compacta com componentes de montagem superficial e foi concebido para ser instalado no interior do boom das antenas Arrow compatíveis. O cabo coaxial destinado à ligação ao rádio mede aproximadamente 36 polegadas – 91 cm e termina num conector BNC macho.

Quando adquirido juntamente com uma antena Arrow compatível, pode ser fornecido previamente instalado dentro do boom, com os cabos encaminhados sob a pega de espuma.

Características principais

• Tipo comercial: duplexador VHF/UHF
• Designação técnica: diplexador
• Marca: Arrow Antennas
• Modelo: 10W
• Bandas de utilização: VHF 2 m e UHF 70 cm
• Frequências nominais das antenas: aproximadamente 146/437 MHz
• Potência máxima: 10 W
• Conector para o rádio: BNC macho
• Comprimento do cabo para o rádio: 36" – aproximadamente 91 cm
• Função: combinar duas ligações de antena numa única ligação ao rádio
• Instalação: no interior do boom de antenas Arrow compatíveis
• Construção: componentes de montagem superficial
• Utilização: com um único rádio de banda dupla
• Adaptador SMA: não incluído

Compatibilidade indicada pelo fabricante

• Arrow II 146/437-10
• Arrow II 146/437-10BP
• Arrow II 146/437-14
• Arrow II 146/437-14BP
• Arrow 52-1BP, desde que equipada com os elementos opcionais para 2 m e 70 cm

Aplicações recomendadas

• Utilização de uma antena Arrow II com um único rádio
• Comunicações através de satélites de radioamador
• Operação simultânea entre as bandas de 2 m e 70 cm
• Instalação no interior do boom da antena
• Estações portáteis para satélites LEO
• Substituição ou atualização do diplexador original
• Conversão de uma Arrow sem diplexador para configuração com um rádio

Nota importante

A potência máxima permitida é de 10 W. Uma potência superior pode danificar permanentemente o dispositivo e não deve ser utilizada.

O diplexador permite combinar as duas secções da antena numa única ligação, mas não transforma um rádio convencional num equipamento full-duplex. Para transmitir numa banda enquanto recebe simultaneamente na outra, o transceptor deve suportar funcionamento full-duplex entre VHF e UHF.

O conector para o rádio é BNC macho. Antes da compra, confirme o tipo de conector do transceptor. Equipamentos com SMA necessitam de um adaptador apropriado ou da versão 10W-SMA, vendida separadamente.

Na antena 52-1BP, o diplexador só pode ser utilizado quando também estiverem instalados os elementos opcionais correspondentes às bandas de 2 metros e 70 centímetros.
