El Arrow Antennas 10W Duplexer con BNC macho permite conectar las secciones VHF y UHF de una antena Arrow II a un único transceptor de doble banda.

Las antenas Arrow II para satélite normalmente disponen de una conexión independiente para VHF 146 MHz y otra para UHF 437 MHz. Este dispositivo combina ambas en una única conexión BNC hacia la radio, evitando la necesidad de utilizar dos transceptores separados.

Aunque el fabricante lo denomina comercialmente duplexor, técnicamente se trata de un diplexor, ya que separa y combina señales pertenecientes a dos bandas de frecuencias diferentes.

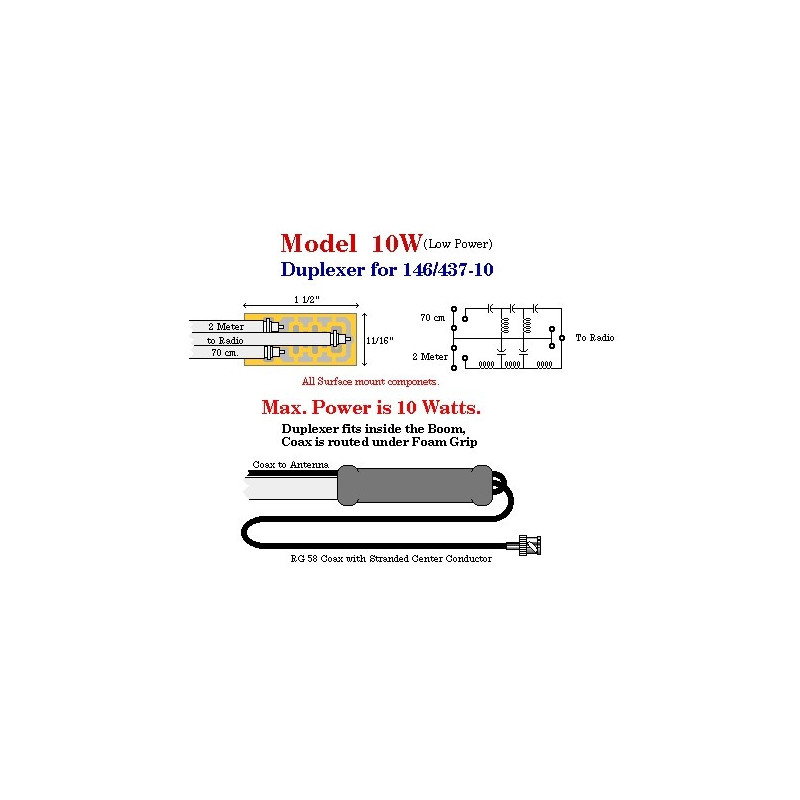

El dispositivo presenta un diseño compacto con componentes de montaje superficial y está concebido para instalarse dentro del boom de las antenas Arrow compatibles. El cable coaxial destinado a la conexión con la radio mide aproximadamente 36 pulgadas – 91 cm y termina en un conector BNC macho.

Cuando se adquiere junto con una antena Arrow compatible, puede suministrarse previamente instalado dentro del boom, con los cables colocados debajo de la empuñadura de espuma.

Características principales

• Denominación comercial: duplexor VHF/UHF
• Denominación técnica: diplexor
• Marca: Arrow Antennas
• Modelo: 10W
• Bandas de utilización: VHF 2 m y UHF 70 cm
• Frecuencias nominales de las antenas: aproximadamente 146/437 MHz
• Potencia máxima: 10 W
• Conector para la radio: BNC macho
• Longitud del cable hacia la radio: 36" – aproximadamente 91 cm
• Función: combinar dos conexiones de antena en una sola conexión de radio
• Instalación: dentro del boom de antenas Arrow compatibles
• Construcción: componentes de montaje superficial
• Utilización: con una única radio de doble banda
• Adaptador SMA: no incluido

Compatibilidad indicada por el fabricante

• Arrow II 146/437-10
• Arrow II 146/437-10BP
• Arrow II 146/437-14
• Arrow II 146/437-14BP
• Arrow 52-1BP, cuando está equipada con los elementos opcionales para 2 m y 70 cm

Aplicaciones recomendadas

• Utilización de una antena Arrow II con una única radio
• Comunicaciones mediante satélites de radioaficionado
• Operación entre las bandas de 2 m y 70 cm
• Instalación dentro del boom de la antena
• Estaciones portátiles para satélites LEO
• Sustitución o actualización del diplexor original
• Conversión de una Arrow sin diplexor a una configuración para una sola radio

Nota importante

La potencia máxima permitida es de 10 W. Una potencia superior puede dañar permanentemente el dispositivo y no debe utilizarse.

El diplexor permite combinar las dos secciones de la antena en una única conexión, pero no convierte una radio convencional en un equipo full-duplex. Para transmitir en una banda mientras se recibe simultáneamente en la otra, el transceptor debe admitir funcionamiento full-duplex entre VHF y UHF.

El conector para la radio es BNC macho. Antes de comprarlo, compruebe el tipo de conector del transceptor. Los equipos con SMA necesitan un adaptador apropiado o la versión 10W-SMA, vendida por separado.

En la antena 52-1BP, el diplexor solo puede utilizarse cuando también estén instalados los elementos opcionales correspondientes a las bandas de 2 metros y 70 centímetros.
