El Arrow Antennas 10W-SMA Duplexer permite conectar las secciones VHF y UHF de una antena Arrow II a un único transceptor de doble banda equipado con una entrada SMA hembra.

Las antenas Arrow II para satélite normalmente disponen de una conexión independiente para VHF 146 MHz y otra para UHF 437 MHz. Este dispositivo combina ambas en una sola conexión hacia la radio, eliminando la necesidad de utilizar dos transceptores separados.

La versión 10W-SMA ofrece las mismas características funcionales que el modelo 10W con BNC, pero utiliza un conector SMA macho en el extremo destinado a la radio.

Aunque el fabricante lo denomina comercialmente duplexor, técnicamente se trata de un diplexor, ya que separa y combina señales pertenecientes a dos bandas de frecuencias diferentes.

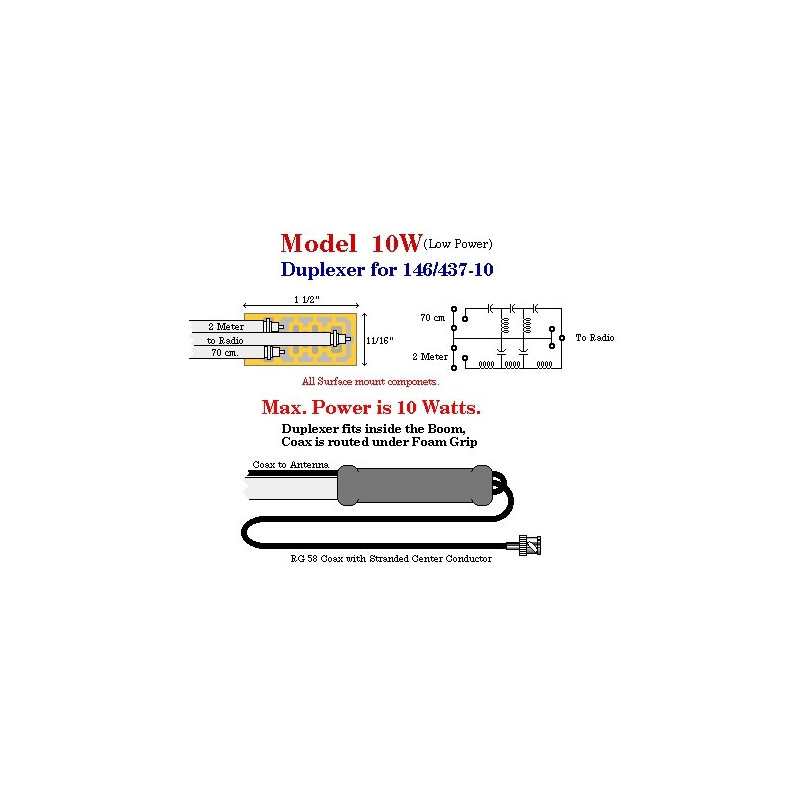

El dispositivo utiliza componentes de montaje superficial y presenta un diseño compacto para instalarse dentro del boom de las antenas Arrow compatibles. Cuando se adquiere junto con una antena adecuada, puede suministrarse previamente instalado, con los cables coaxiales colocados debajo de la empuñadura de espuma.

Características principales

• Denominación comercial: duplexor VHF/UHF
• Denominación técnica: diplexor
• Marca: Arrow Antennas
• Modelo: 10W-SMA
• Bandas de utilización: VHF 2 m y UHF 70 cm
• Frecuencias nominales de las antenas: aproximadamente 146/437 MHz
• Potencia máxima: 10 W
• Conector para la radio: SMA macho
• Compatibilidad de la radio: equipo con entrada SMA hembra
• Función: combinar dos conexiones de antena en una sola conexión de radio
• Instalación: dentro del boom de antenas Arrow compatibles
• Construcción: componentes de montaje superficial
• Utilización: con una única radio de doble banda
• Versión SMA hembra: no disponible por parte del fabricante
• Adaptadores adicionales: no incluidos

Compatibilidad indicada por el fabricante

• Arrow II 146/437-10
• Arrow II 146/437-10BP
• Arrow II 146/437-14
• Arrow II 146/437-14BP
• Arrow 52-1BP, cuando está equipada con los elementos opcionales para 2 m y 70 cm

Aplicaciones recomendadas

• Utilización de una antena Arrow II con una única radio
• Conexión directa a radios con entrada SMA hembra
• Comunicaciones mediante satélites de radioaficionado
• Operación en las bandas de 2 m y 70 cm
• Instalación dentro del boom de la antena
• Estaciones portátiles para satélites LEO
• Conversión de una Arrow sin diplexor a una configuración para una sola radio
• Sustitución del modelo BNC cuando se prefiere una conexión SMA macho

Nota importante

La potencia máxima permitida es de 10 W. Una potencia superior puede dañar permanentemente el dispositivo y no debe utilizarse.

El diplexor permite combinar las dos secciones de la antena en una única conexión, pero no convierte una radio convencional en un equipo full-duplex. Para transmitir en una banda mientras se recibe simultáneamente en la otra, la radio debe admitir funcionamiento full-duplex entre VHF y UHF.

Esta versión dispone de un conector SMA macho y está destinada a radios con entrada SMA hembra. Compruebe cuidadosamente el género del conector antes de realizar la compra. Arrow Antennas indica que no ofrece una versión con SMA hembra.

No debe confundirse con los conectores RP-SMA utilizados en determinados equipos Wi-Fi. SMA y RP-SMA tienen una disposición diferente del contacto central y no son directamente equivalentes.

En la antena 52-1BP, el diplexor solo puede utilizarse cuando también estén instalados los elementos opcionales correspondientes a las bandas de 2 metros y 70 centímetros.
