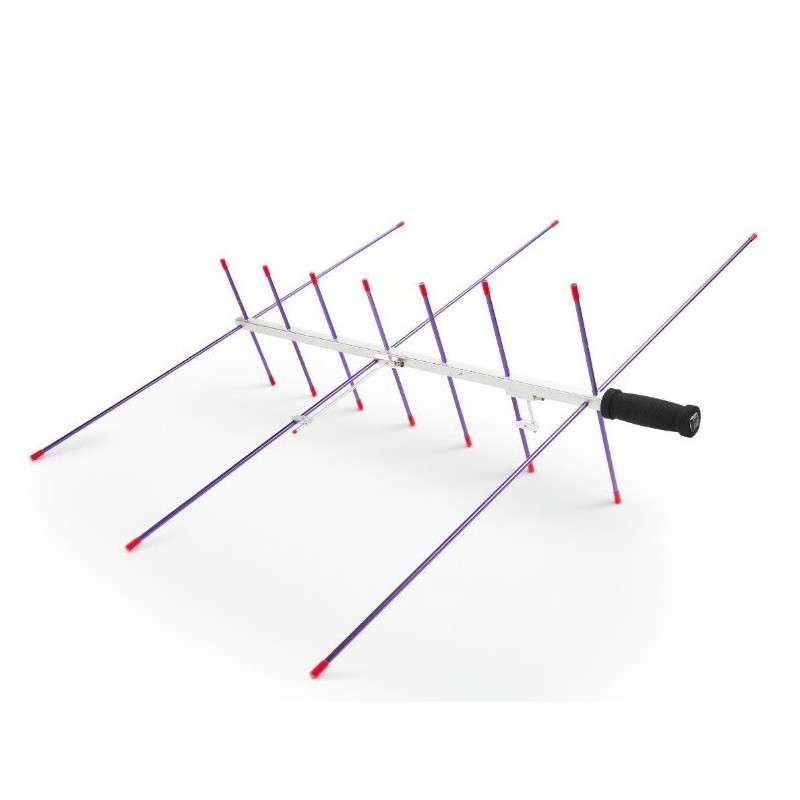

La Arrow II Alaskan 146/437-14BP es una antena Yagi portátil de altas prestaciones, diseñada para comunicaciones mediante satélites de radioaficionado en órbita baja en las bandas de 2 metros y 70 centímetros.

Combina una Yagi de 4 elementos para VHF con una Yagi de 10 elementos para UHF, proporcionando una mayor directividad que la Arrow II 146/437-10. El fabricante recomienda especialmente esta configuración para operadores situados en latitudes elevadas o para situaciones en las que se necesite una mayor capacidad direccional.

La denominación BP – Backpack identifica el modelo con boom desmontable. El boom completo mide aproximadamente 160 cm, pero está dividido en tres secciones, de modo que cada pieza mide menos de aproximadamente 56 cm. Esto facilita su transporte en una mochila o en la bolsa enrollable opcional de Arrow Antennas.

La antena utiliza elementos de aluminio y dos sistemas de adaptación Gamma Match, suministrados montados y ajustados de fábrica. Dispone de una conexión BNC hembra independiente para VHF y otra para UHF, permitiendo utilizar dos radios o un sistema externo de duplexado compatible.

La empuñadura revestida de espuma mejora la comodidad durante el seguimiento manual. Debajo de la empuñadura existe una rosca 1/4"-20, compatible con numerosos trípodes fotográficos. Para un uso prolongado, el fabricante recomienda su instalación en un sistema de rotación de azimut y elevación.

Características principales

• Tipo: antena Yagi direccional de doble banda
• Marca: Arrow Antennas
• Serie: Arrow II Alaskan
• Modelo: 146/437-14BP
• Aplicación principal: satélites de radioaficionado LEO
• Banda VHF: 2 metros – aproximadamente 146 MHz
• Banda UHF: 70 centímetros – aproximadamente 437 MHz
• Elementos para VHF: 4
• Elementos para UHF: 10
• Número total de elementos: 14
• Boom: dividido en tres secciones
• Longitud total del boom: 63" – aproximadamente 160 cm
• Longitud máxima de cada sección: inferior a 22" – aproximadamente 56 cm
• Sección del boom: cuadrada de 3/4" – aproximadamente 19 mm
• Material de los elementos: aluminio
• Peso aproximado: 26 oz – aproximadamente 737 g
• Adaptación de impedancia: dos Gamma Match montados y ajustados
• Conector VHF: BNC hembra
• Conector UHF: BNC hembra
• Duplexor/diplexor: no incluido
• Potencia máxima en uso manual: inferior a 10 W
• Potencia máxima instalada: 150 W
• Empuñadura: espuma negra
• Fijación para trípode: rosca 1/4"-20
• Protección: tapas de plástico en los extremos
• Bolsa de transporte: opcional, no incluida

Aplicaciones recomendadas

• Comunicaciones mediante satélites de radioaficionado LEO
• Operación en las bandas de 2 m y 70 cm
• Estaciones de satélite situadas en latitudes elevadas
• Seguimiento manual de satélites
• Instalación temporal o permanente en un rotor de azimut/elevación
• Operaciones portátiles y actividades de campo
• Formación y demostraciones de comunicaciones por satélite
• Utilización con dos radios o con un diplexor externo compatible

Contenido de la versión 146/437-14BP

• Antena Arrow II Alaskan de 14 elementos
• Boom dividido en tres secciones
• Elementos desmontables de aluminio
• Sistema Gamma Match VHF ajustado de fábrica
• Sistema Gamma Match UHF ajustado de fábrica
• Empuñadura de espuma
• Protectores plásticos para los extremos

Nota importante

Esta versión 146/437-14BP no incluye duplexor ni cables coaxiales de conexión. La antena dispone de una salida BNC independiente para VHF y otra para UHF. Para utilizar dos radios, cada una debe conectarse a la banda correspondiente. Para utilizar una sola radio con una única toma de antena, deberá adquirirse un diplexor compatible y los cables necesarios.

Cuando se sostiene con la mano, la potencia debe mantenerse por debajo de 10 W, por razones de seguridad y exposición a radiofrecuencia. La potencia máxima de 150 W solamente es aplicable cuando la antena está correctamente instalada y alejada de personas.

A pesar del boom desmontable, este modelo es más grande y pesado que la versión 146/437-10BP. Para un funcionamiento continuo puede resultar más apropiada su instalación en un rotor de azimut y elevación.

La bolsa enrollable mostrada por el fabricante es un accesorio opcional y no está incluida. Arrow Antennas no publica una cifra numérica oficial de ganancia para este modelo.
