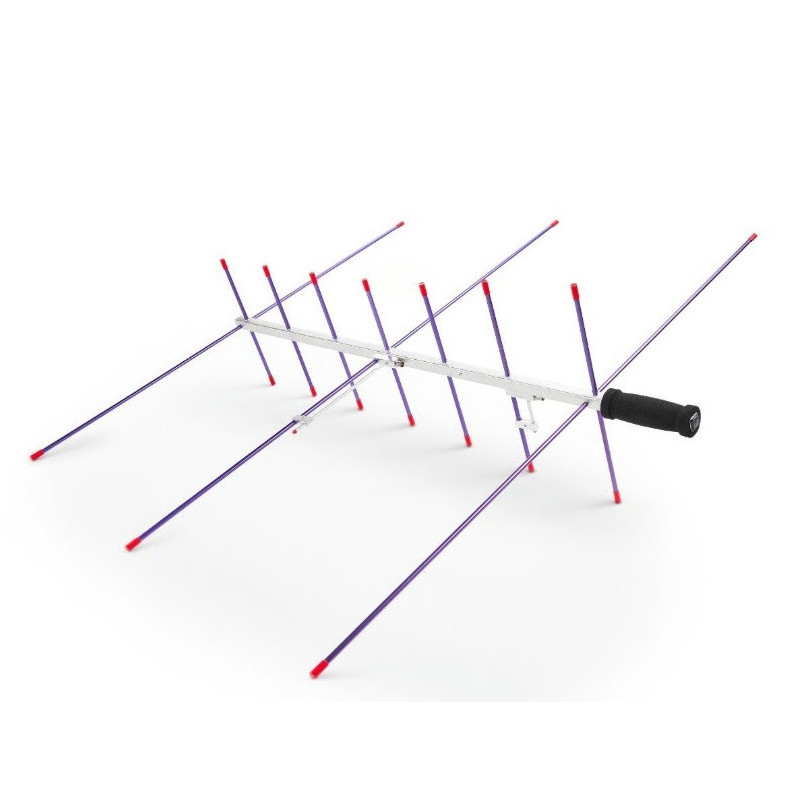

A Arrow II Alaskan 146/437-14BP é uma antena Yagi portátil de elevado desempenho, desenvolvida para comunicações através de satélites de radioamador em órbita baixa nas bandas de 2 metros e 70 centímetros.

Esta versão combina uma Yagi de 4 elementos para VHF com uma Yagi de 10 elementos para UHF, proporcionando maior diretividade do que a Arrow II 146/437-10. O fabricante recomenda especialmente esta configuração para operadores localizados em latitudes elevadas ou para situações em que seja necessária uma antena com maior capacidade direcional.

A designação BP – Backpack identifica o modelo com boom desmontável. O boom completo mede aproximadamente 160 cm, mas encontra-se dividido em três secções, ficando cada peça com menos de aproximadamente 56 cm. Esta configuração facilita o transporte numa mochila ou no saco enrolável opcional da Arrow Antennas.

A antena utiliza elementos de alumínio e dois sistemas de adaptação Gamma Match, fornecidos previamente montados e ajustados. Possui uma ligação BNC fêmea independente para VHF e outra para UHF, permitindo a ligação a dois rádios ou a um sistema externo de duplexagem adequado.

A pega revestida a espuma proporciona maior conforto durante o apontamento manual. Sob a pega existe uma rosca 1/4"-20, compatível com muitos tripés fotográficos. Para uma utilização mais prolongada, o fabricante recomenda a instalação num sistema de rotação de azimute e elevação.

Características principais

• Tipo: antena Yagi direcional de banda dupla
• Marca: Arrow Antennas
• Série: Arrow II Alaskan
• Modelo: 146/437-14BP
• Aplicação principal: satélites de radioamador LEO
• Banda VHF: 2 metros – aproximadamente 146 MHz
• Banda UHF: 70 centímetros – aproximadamente 437 MHz
• Elementos em VHF: 4
• Elementos em UHF: 10
• Total de elementos: 14
• Boom: dividido em três secções
• Comprimento total do boom: 63" – aproximadamente 160 cm
• Comprimento máximo de cada secção: inferior a 22" – aproximadamente 56 cm
• Secção do boom: quadrada de 3/4" – aproximadamente 19 mm
• Material dos elementos: alumínio
• Peso aproximado: 26 oz – aproximadamente 737 g
• Adaptação de impedância: dois Gamma Match pré-montados e pré-ajustados
• Conector VHF: BNC fêmea
• Conector UHF: BNC fêmea
• Duplexador/diplexador: não incluído
• Potência máxima em utilização manual: inferior a 10 W
• Potência máxima quando instalada: 150 W
• Pega: espuma preta
• Fixação para tripé: rosca 1/4"-20
• Proteção: tampas plásticas nas extremidades
• Saco de transporte: opcional, não incluído

Aplicações recomendadas

• Comunicações através de satélites de radioamador LEO
• Operação nas bandas de 2 m e 70 cm
• Estações de satélite em latitudes elevadas
• Seguimento manual de satélites
• Instalação temporária ou permanente em rotor azimute/elevação
• Operações portáteis e atividades de campo
• Demonstrações e formação em comunicações por satélite
• Utilização com dois rádios ou com um diplexador externo compatível

Conteúdo da versão 146/437-14BP

• Antena Arrow II Alaskan com 14 elementos
• Boom dividido em três secções
• Elementos desmontáveis em alumínio
• Sistema Gamma Match VHF previamente ajustado
• Sistema Gamma Match UHF previamente ajustado
• Pega em espuma
• Tampas plásticas de proteção

Nota importante

Esta versão 146/437-14BP não inclui duplexador nem cabos coaxiais de ligação. A antena possui uma saída BNC independente para VHF e outra para UHF. Para utilizar dois rádios, cada um deve ser ligado à respetiva banda. Para utilizar apenas um rádio com uma única entrada de antena, será necessário adquirir um diplexador compatível e os respetivos cabos.

Quando segurada manualmente, a potência deve ser mantida abaixo de 10 W, por razões de segurança e exposição a radiofrequência. A potência máxima de 150 W aplica-se apenas quando a antena está corretamente instalada e afastada de pessoas.

Apesar do boom dividido, este modelo é maior e mais pesado do que a versão 146/437-10BP. Para utilização contínua, a instalação num rotor de azimute e elevação pode ser mais adequada.

O saco enrolável apresentado pelo fabricante é um acessório opcional e não está incluído. A Arrow Antennas não publica um valor numérico oficial de ganho para este modelo.
