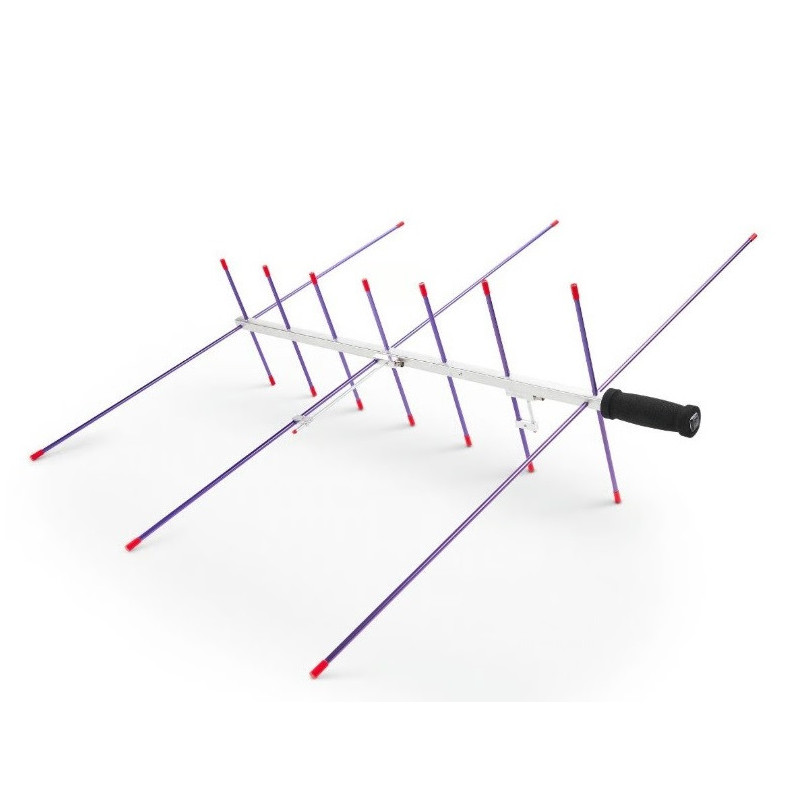

A Arrow II 146/437-10WBP é uma antena direcional portátil desenvolvida para comunicações através de satélites de radioamador em órbita baixa, incluindo satélites FM e outros sistemas que utilizem as bandas de 2 metros e 70 centímetros.

A antena combina uma Yagi de 3 elementos para VHF com uma Yagi de 7 elementos para UHF, dispostas no mesmo boom. Esta configuração proporciona a diretividade necessária para apontar manualmente a antena na direção do satélite durante a sua passagem.

A designação BP – Backpack identifica a versão com boom dividido em duas partes. Depois de desmontada, a peça mais comprida mede menos de aproximadamente 56 cm, facilitando o transporte numa mochila ou saco apropriado. Quando montado, o boom apresenta um comprimento total de aproximadamente 95 cm.

A versão 10WBP inclui um duplexador instalado no interior do boom e os respetivos cabos coaxiais. Este dispositivo combina as ligações separadas de VHF e UHF numa única ligação para o transceptor, permitindo utilizar a antena com um único rádio de banda dupla.

Embora comercialmente designado como duplexador, o fabricante esclarece que tecnicamente se trata de um diplexador, pois separa e combina sinais de duas bandas diferentes.

Os dois sistemas de adaptação Gamma Match são fornecidos previamente montados e ajustados. A antena possui uma pega revestida a espuma para utilização manual, extremidades protegidas por tampas plásticas e uma rosca 1/4"-20, compatível com muitos tripés fotográficos.

Características principais

• Tipo: antena Yagi portátil de banda dupla
• Marca: Arrow Antennas
• Modelo: 146/437-10WBP
• Aplicação principal: satélites de radioamador LEO
• Banda VHF: 2 metros – aproximadamente 146 MHz
• Banda UHF: 70 centímetros – aproximadamente 437 MHz
• Elementos em VHF: 3
• Elementos em UHF: 7
• Total de elementos: 10
• Boom: dividido em duas partes
• Comprimento total do boom: 37,5" – aproximadamente 95,3 cm
• Comprimento máximo desmontada: inferior a 22" – aproximadamente 55,9 cm
• Secção do boom: quadrada de 3/4" – aproximadamente 19 mm
• Material dos elementos: alumínio
• Peso aproximado: 20 oz – aproximadamente 567 g
• Adaptação de impedância: dois Gamma Match pré-montados e pré-ajustados
• Duplexador/diplexador: incluído e instalado no boom
• Potência máxima com o duplexador: 10 W
• Ligação ao rádio: BNC macho
• Comprimento do cabo para o rádio: aproximadamente 91 cm
• Cabos internos para VHF e UHF: incluídos
• Número de rádios necessário: 1
• Pega: espuma preta
• Fixação para tripé: rosca 1/4"-20
• Proteção: tampas plásticas no boom e nos elementos
• Utilização: manual ou montada num suporte compatível

Aplicações recomendadas

• Comunicações através de satélites de radioamador LEO
• Operação portátil nas bandas de 2 m e 70 cm
• Atividades SOTA, POTA e operações de campo
• Demonstrações e formação sobre comunicações por satélite
• Seguimento manual de satélites
• Utilização com transceptores portáteis ou móveis de banda dupla
• Operação full-duplex quando suportada pelo rádio
• Estações portáteis com espaço de transporte limitado

Conteúdo da versão 146/437-10WBP

• Antena Arrow II VHF/UHF com 10 elementos
• Boom dividido em duas partes
• Elementos desmontáveis em alumínio
• Dois sistemas Gamma Match previamente ajustados
• Duplexador/diplexador de 10 W instalado no boom
• Cabos coaxiais para ligação às secções VHF e UHF
• Cabo de aproximadamente 91 cm com conector BNC macho para o rádio
• Pega em espuma

Nota importante

A potência máxima admitida pelo duplexador fornecido é de 10 W. O fabricante também determina que uma antena segurada manualmente não deve ser utilizada com mais de 10 W, por razões de segurança e exposição a radiofrequência.

O duplexador permite ligar as duas secções da antena a uma única entrada do rádio, mas não transforma um rádio convencional num equipamento full-duplex. Para transmitir numa banda enquanto recebe simultaneamente na outra, o transceptor deve suportar funcionamento full-duplex entre VHF e UHF.

Esta versão é fornecida normalmente com conector BNC macho para o rádio. Antes da utilização, confirme o conector do seu transceptor. Rádios com SMA podem necessitar de um adaptador adequado ou da versão opcional do duplexador com SMA macho.
