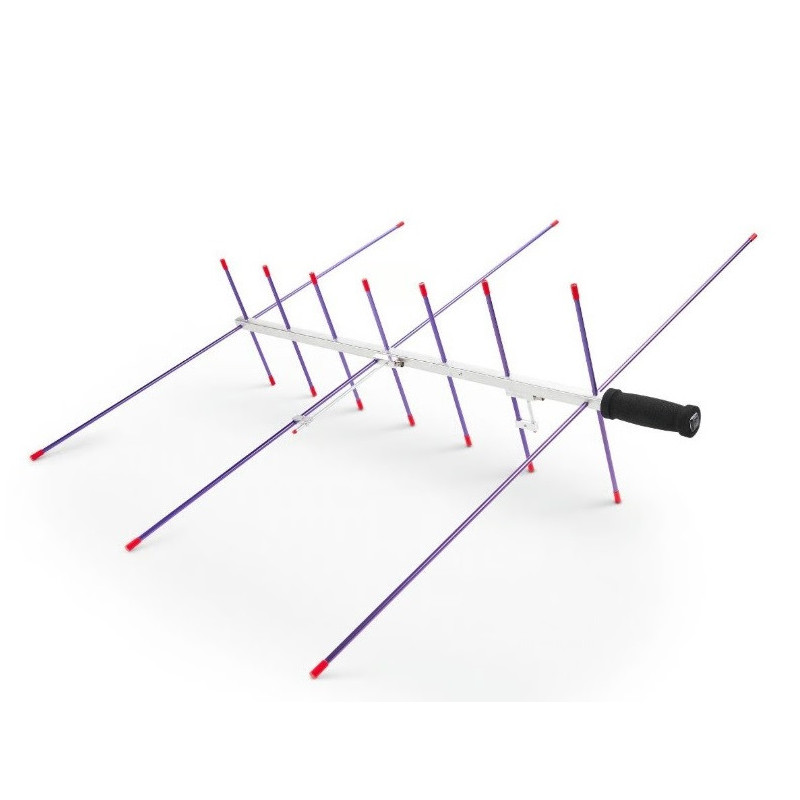

La Arrow II 146/437-10WBP es una antena direccional portátil diseñada para comunicaciones mediante satélites de radioaficionado en órbita baja, incluidos satélites FM y otros sistemas que utilicen las bandas de 2 metros y 70 centímetros.

Combina una Yagi de 3 elementos para VHF con una Yagi de 7 elementos para UHF, montadas sobre el mismo boom. Esta configuración proporciona la directividad necesaria para apuntar manualmente la antena hacia el satélite durante su paso.

La denominación BP – Backpack corresponde a la versión con boom dividido en dos piezas. Una vez desmontada, la pieza más larga mide menos de aproximadamente 56 cm, facilitando su transporte en una mochila o bolsa compatible. Montado, el boom alcanza aproximadamente 95 cm de longitud.

La versión 10WBP incluye un duplexor instalado dentro del boom y sus cables coaxiales. El dispositivo combina las conexiones separadas de VHF y UHF en una única conexión hacia el transceptor, permitiendo utilizar la antena con una sola radio de doble banda.

Aunque comercialmente se denomina duplexor, el fabricante aclara que técnicamente es un diplexor, ya que separa y combina señales pertenecientes a dos bandas diferentes.

Los dos sistemas de adaptación Gamma Match se suministran montados y ajustados de fábrica. La antena incorpora una empuñadura de espuma para el uso manual, protectores plásticos en los extremos y una rosca 1/4"-20, compatible con numerosos trípodes fotográficos.

Características principales

• Tipo: antena Yagi portátil de doble banda
• Marca: Arrow Antennas
• Modelo: 146/437-10WBP
• Aplicación principal: satélites de radioaficionado LEO
• Banda VHF: 2 metros – aproximadamente 146 MHz
• Banda UHF: 70 centímetros – aproximadamente 437 MHz
• Elementos para VHF: 3
• Elementos para UHF: 7
• Número total de elementos: 10
• Boom: dividido en dos piezas
• Longitud total del boom: 37,5" – aproximadamente 95,3 cm
• Longitud máxima desmontada: inferior a 22" – aproximadamente 55,9 cm
• Sección del boom: cuadrada de 3/4" – aproximadamente 19 mm
• Material de los elementos: aluminio
• Peso aproximado: 20 oz – aproximadamente 567 g
• Adaptación de impedancia: dos Gamma Match montados y ajustados
• Duplexor/diplexor: incluido e instalado dentro del boom
• Potencia máxima con el duplexor: 10 W
• Conexión a la radio: BNC macho
• Longitud del cable hacia la radio: aproximadamente 91 cm
• Cables para VHF y UHF: incluidos
• Número de radios necesario: 1
• Empuñadura: espuma negra
• Fijación para trípode: rosca 1/4"-20
• Protección: tapas de plástico en el boom y los elementos
• Utilización: manual o instalada en un soporte compatible

Aplicaciones recomendadas

• Comunicaciones mediante satélites de radioaficionado LEO
• Operación portátil en las bandas de 2 m y 70 cm
• Actividades SOTA, POTA y operaciones de campo
• Formación y demostraciones de comunicaciones por satélite
• Seguimiento manual de satélites
• Uso con transceptores portátiles o móviles de doble banda
• Operación full-duplex cuando la radio sea compatible
• Estaciones portátiles con espacio de transporte limitado

Contenido de la versión 146/437-10WBP

• Antena Arrow II VHF/UHF de 10 elementos
• Boom dividido en dos piezas
• Elementos desmontables de aluminio
• Dos sistemas Gamma Match ajustados de fábrica
• Duplexor/diplexor de 10 W instalado dentro del boom
• Cables coaxiales para las secciones VHF y UHF
• Cable de aproximadamente 91 cm con conector BNC macho para la radio
• Empuñadura de espuma

Nota importante

La potencia máxima admitida por el duplexor incluido es de 10 W. El fabricante también establece que una antena sostenida con la mano no debe utilizarse con más de 10 W, por razones de seguridad y exposición a radiofrecuencia.

El duplexor permite conectar las dos secciones de la antena a una única toma, pero no convierte una radio convencional en un equipo full-duplex. Para transmitir en una banda y recibir simultáneamente en la otra, el transceptor debe admitir funcionamiento full-duplex entre VHF y UHF.

Esta versión se suministra normalmente con conector BNC macho para la radio. Compruebe el conector de su transceptor antes de utilizarla. Los equipos con SMA pueden necesitar un adaptador adecuado o la versión opcional del duplexor con SMA macho.
