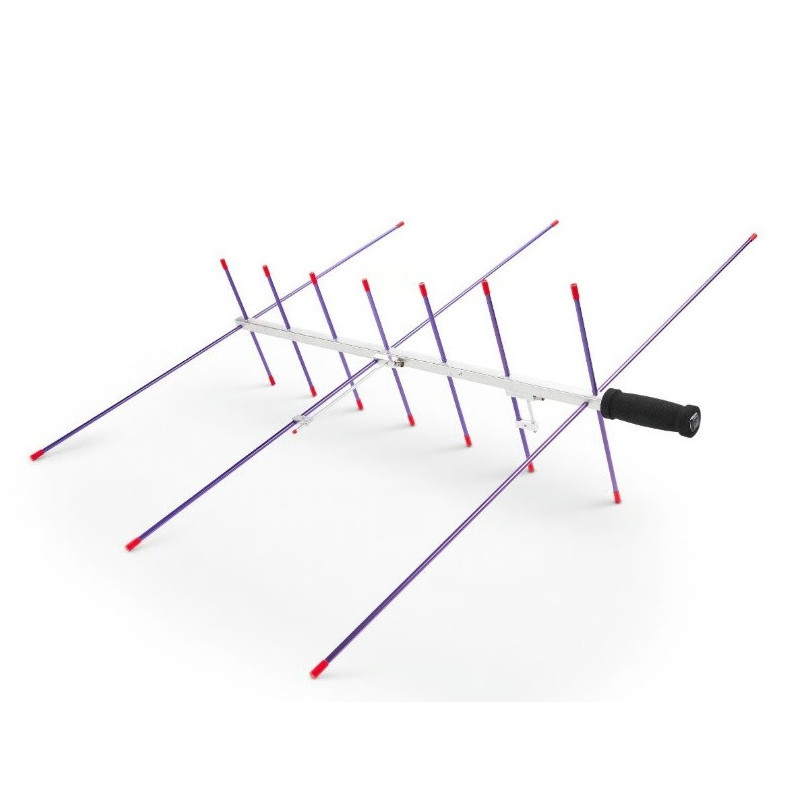

La Arrow II Alaskan 146/437-14WBP es una antena Yagi de doble banda diseñada para comunicaciones mediante satélites de radioaficionado en órbita baja, en las bandas de 2 metros y 70 centímetros.

Combina una Yagi de 4 elementos para VHF con una Yagi de 10 elementos para UHF, proporcionando una mayor directividad que la Arrow II 146/437-10. El fabricante recomienda especialmente esta configuración para operadores situados en latitudes elevadas o instalaciones que requieran una mayor capacidad direccional.

La denominación BP – Backpack identifica la versión con boom desmontable. El boom completo mide aproximadamente 160 cm y está dividido en tres secciones. Una vez desmontada, ninguna sección supera aproximadamente los 56 cm, facilitando su transporte en una mochila o en la bolsa enrollable opcional de Arrow Antennas.

La versión WBP incluye un duplexor instalado dentro del boom, junto con los correspondientes cables coaxiales. Este dispositivo combina las conexiones separadas de VHF y UHF en una única conexión hacia el transceptor, permitiendo utilizar la antena con una sola radio de doble banda.

Aunque comercialmente se denomina duplexor, el fabricante aclara que técnicamente es un diplexor, ya que separa y combina señales pertenecientes a dos bandas diferentes.

Los dos sistemas de adaptación Gamma Match se suministran montados y ajustados de fábrica. La antena también incorpora una empuñadura de espuma, protectores plásticos en los extremos y una rosca 1/4"-20, compatible con numerosos trípodes fotográficos.

Características principales

• Tipo: antena Yagi direccional de doble banda
• Marca: Arrow Antennas
• Serie: Arrow II Alaskan
• Modelo: 146/437-14WBP
• Aplicación principal: satélites de radioaficionado LEO
• Banda VHF: 2 metros – aproximadamente 146 MHz
• Banda UHF: 70 centímetros – aproximadamente 437 MHz
• Elementos para VHF: 4
• Elementos para UHF: 10
• Número total de elementos: 14
• Boom: dividido en tres secciones
• Longitud total del boom: 63" – aproximadamente 160 cm
• Longitud máxima de cada sección: inferior a 22" – aproximadamente 56 cm
• Sección del boom: cuadrada de 3/4" – aproximadamente 19 mm
• Material de los elementos: aluminio
• Peso aproximado: alrededor de 26 oz – aproximadamente 737 g
• Adaptación de impedancia: dos Gamma Match montados y ajustados
• Duplexor/diplexor: incluido e instalado dentro del boom
• Potencia máxima: 10 W
• Conexión a la radio: BNC macho
• Longitud del cable hacia la radio: aproximadamente 36" – 91 cm
• Cables para VHF y UHF: incluidos
• Número de radios necesario: 1
• Empuñadura: espuma negra
• Fijación para trípode: rosca 1/4"-20
• Protección: tapas de plástico en el boom y los elementos
• Bolsa de transporte: opcional, no incluida

Aplicaciones recomendadas

• Comunicaciones mediante satélites de radioaficionado LEO
• Operación en las bandas de 2 m y 70 cm
• Estaciones de satélite en latitudes elevadas
• Seguimiento manual de satélites
• Operación full-duplex con una radio compatible
• Montaje temporal sobre un trípode
• Instalación en un rotor de azimut y elevación
• Actividades de campo y demostraciones de comunicaciones por satélite
• Uso con transceptores portátiles o móviles de doble banda

Contenido de la versión 146/437-14WBP

• Antena Arrow II Alaskan de 14 elementos
• Boom dividido en tres secciones
• Elementos desmontables de aluminio
• Sistema Gamma Match VHF ajustado de fábrica
• Sistema Gamma Match UHF ajustado de fábrica
• Duplexor/diplexor de 10 W instalado dentro del boom
• Cables coaxiales para las secciones VHF y UHF
• Cable de aproximadamente 91 cm con conector BNC macho para la radio
• Empuñadura revestida de espuma
• Protectores plásticos para los extremos

Nota importante

La potencia máxima admitida por el duplexor incluido es de 10 W. No debe utilizarse una potencia superior, incluso cuando la antena esté instalada en un trípode o rotor.

El duplexor permite conectar las dos secciones de la antena a una única toma, pero no convierte un transceptor convencional en un equipo full-duplex. Para transmitir en una banda mientras se recibe simultáneamente en la otra, la radio debe admitir funcionamiento full-duplex entre VHF y UHF.

Esta versión se suministra normalmente con conector BNC macho para la radio. Los equipos con conector SMA pueden necesitar un adaptador adecuado o la versión opcional del duplexor con SMA macho.

Aunque dispone de boom dividido, la Alaskan Arrow es más grande y pesada que la 146/437-10WBP. Para un uso prolongado, puede resultar más apropiada su instalación en un rotor de azimut y elevación.

La bolsa enrollable presentada por el fabricante es un accesorio opcional y no está incluida
