El Arrow Antennas M/B II es un soporte diseñado para instalar antenas portátiles Arrow provistas de un boom cuadrado de 3/4 de pulgada, equivalente a aproximadamente 19 mm.

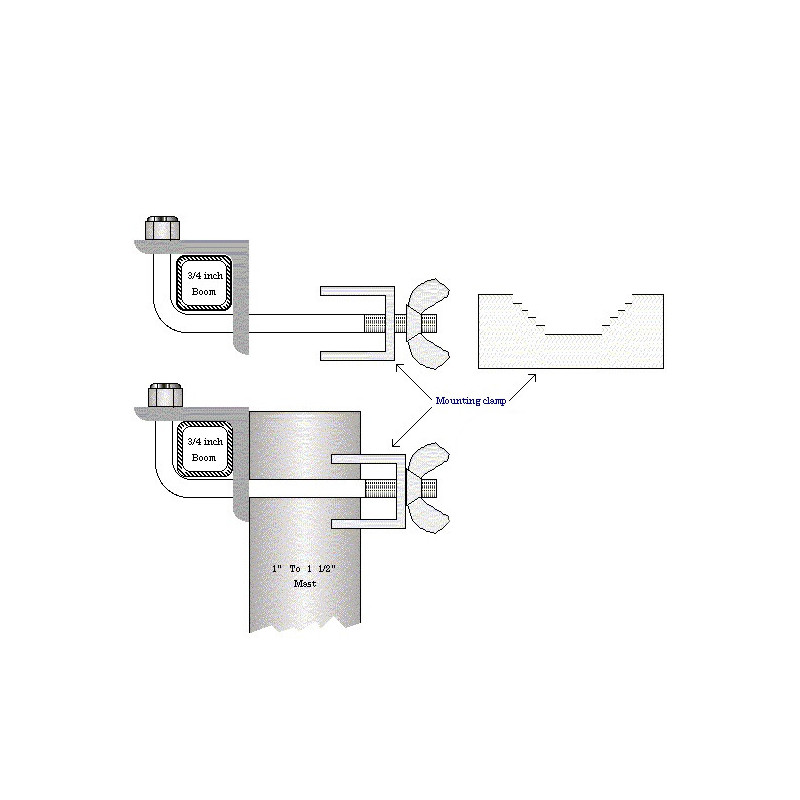

Permite fijar la antena a un mástil vertical de hasta 1,5 pulgadas – aproximadamente 38 mm – de diámetro. Su sistema utiliza un soporte angular y una abrazadera, proporcionando una fijación práctica para operaciones portátiles, pruebas e instalaciones temporales.

Las tuercas de mariposa permiten apretar o desmontar el conjunto manualmente, sin necesidad de herramientas. Esta característica hace que el M/B II resulte especialmente útil en actividades de campo, comunicaciones por satélite, SOTA, POTA y demostraciones de radioafición.

El soporte está fabricado con componentes metálicos de aluminio y acero inoxidable. Su diseño permite sujetar el boom cuadrado de la antena por un lado y el mástil redondo por el otro.

En la antena Arrow II 146/437-10, el fabricante indica que debe retirarse la empuñadura de espuma para colocar el soporte detrás del elemento reflector.

Características principales

• Tipo: soporte de montaje para antena
• Marca: Arrow Antennas
• Modelo: M/B II
• Compatibilidad del boom: cuadrado de 3/4"
• Dimensiones del boom: aproximadamente 19 × 19 mm
• Diámetro máximo del mástil: 1,5" – aproximadamente 38,1 mm
• Tipo de mástil: redondo
• Sistema de fijación: soporte angular y abrazadera
• Ajuste: tuercas de mariposa
• Herramientas necesarias: no
• Materiales: aluminio y acero inoxidable
• Tipo de instalación: temporal o portátil
• Orientación: montaje del boom sobre un mástil vertical
• Antena incluida: no
• Mástil incluido: no

Compatibilidad

Compatible con antenas Arrow Antennas que utilicen un boom cuadrado de 3/4", incluidos diversos modelos de las siguientes gamas:

• Antenas portátiles Arrow II
• Antenas Arrow II para satélite
• Modelos 146/437 con boom de 3/4"
• Antenas Yagi portátiles VHF y UHF compatibles
• Otros modelos Arrow con boom cuadrado de aproximadamente 19 mm

Aplicaciones recomendadas

• Instalación temporal de antenas Arrow II
• Montaje sobre mástiles portátiles
• Comunicaciones mediante satélites de radioaficionado
• Operaciones SOTA y POTA
• Field Day y actividades de campo
• Pruebas de antenas VHF y UHF
• Formación y demostraciones
• Montaje temporal de estaciones portátiles

Contenido del conjunto

• Soporte angular para el boom
• Abrazadera para el mástil
• Tornillos de fijación
• Tuercas de mariposa

Nota importante

Antes de la instalación, compruebe que el boom de la antena tiene una sección cuadrada de 3/4" y que el mástil no supera 1,5" de diámetro.

En la Arrow II 146/437-10, debe retirarse la empuñadura de espuma para colocar el soporte detrás del elemento reflector, según las instrucciones del fabricante.

El M/B II está diseñado principalmente para instalaciones temporales. Para una instalación permanente o en lugares expuestos al viento, la lluvia o esfuerzos mecánicos continuos, debe utilizarse un sistema específicamente diseñado y dimensionado para esas condiciones.

Este producto incluye únicamente el soporte y sus elementos de fijación. La antena, el mástil, el rotor y los cables no están incluidos.
