O Arrow Antennas M/B II é um suporte desenvolvido para instalar antenas portáteis Arrow equipadas com boom quadrado de 3/4 de polegada, equivalente a aproximadamente 19 mm.

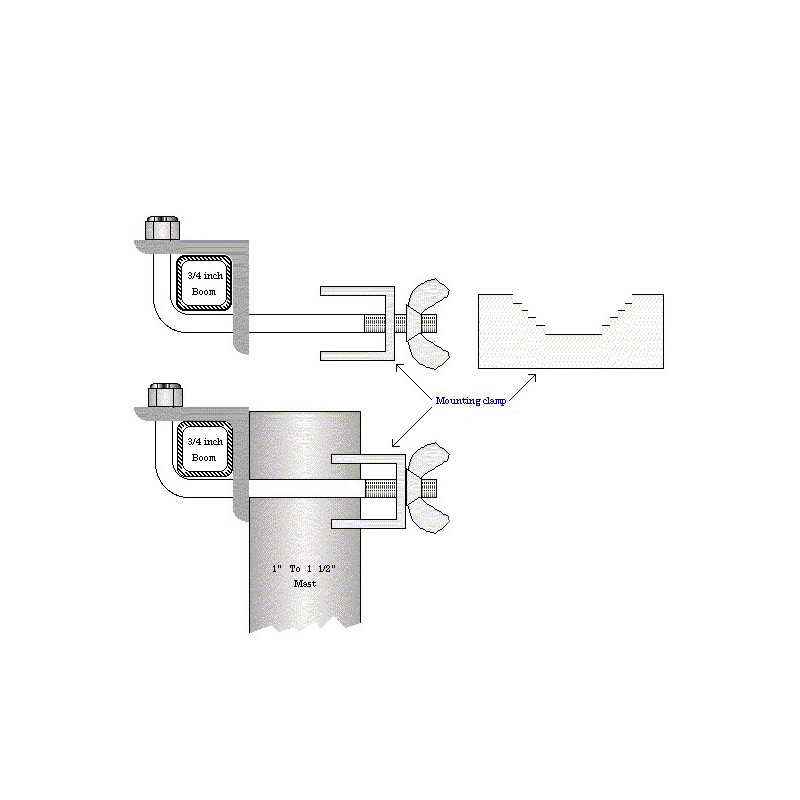

O suporte permite fixar a antena a um mastro vertical com até 1,5 polegadas – aproximadamente 38 mm – de diâmetro. O seu sistema utiliza um suporte angular e uma abraçadeira de aperto, proporcionando uma fixação prática para operações portáteis, testes e instalações temporárias.

As porcas de orelhas permitem apertar ou remover o conjunto manualmente, sem necessidade de ferramentas. Esta característica torna o M/B II especialmente útil em atividades de campo, comunicações por satélite, SOTA, POTA e demonstrações de radioamadorismo.

O suporte é fabricado com componentes metálicos em alumínio e aço inoxidável. Foi concebido para acomodar o boom quadrado da antena de um lado e o mastro redondo do outro.

Na antena Arrow II 146/437-10, o fabricante indica que deve ser retirada a pega de espuma para posicionar o suporte atrás do elemento refletor.

Características principais

• Tipo: suporte de montagem para antena
• Marca: Arrow Antennas
• Modelo: M/B II
• Compatibilidade do boom: quadrado de 3/4"
• Dimensão do boom: aproximadamente 19 × 19 mm
• Diâmetro máximo do mastro: 1,5" – aproximadamente 38,1 mm
• Tipo de mastro: redondo
• Sistema de fixação: suporte angular e abraçadeira
• Aperto: porcas de orelhas
• Ferramentas necessárias: não
• Materiais: alumínio e aço inoxidável
• Tipo de instalação: temporária ou portátil
• Orientação: montagem do boom num mastro vertical
• Antena incluída: não
• Mastro incluído: não

Compatibilidade

Compatível com antenas Arrow Antennas que utilizem um boom quadrado de 3/4", incluindo diversos modelos das seguintes gamas:

• Antenas portáteis Arrow II
• Antenas Arrow II para satélite
• Modelos 146/437 com boom de 3/4"
• Antenas Yagi portáteis VHF e UHF compatíveis
• Outros modelos Arrow com boom quadrado de aproximadamente 19 mm

Aplicações recomendadas

• Instalação temporária de antenas Arrow II
• Montagem em mastros portáteis
• Comunicações através de satélites de radioamador
• Operações SOTA e POTA
• Field Day e atividades de campo
• Testes de antenas VHF e UHF
• Demonstrações e formação
• Montagem temporária em estações portáteis

Conteúdo do conjunto

• Suporte angular para o boom
• Abraçadeira para o mastro
• Parafusos de fixação
• Porcas de orelhas

Nota importante

Antes da instalação, confirme que o boom da antena possui uma secção quadrada de 3/4" e que o mastro não ultrapassa 1,5" de diâmetro.

Na Arrow II 146/437-10, a pega de espuma deve ser retirada para que o suporte possa ser colocado atrás do elemento refletor, conforme indicado no manual do fabricante.

O M/B II foi concebido principalmente para instalações temporárias. Para uma montagem permanente ou para locais sujeitos a vento, chuva ou esforço mecânico contínuo, deve ser utilizado um sistema especificamente concebido e dimensionado para essas condições.

Este produto inclui apenas o suporte e os respetivos elementos de fixação. A antena, o mastro, o rotor e os cabos não estão incluídos.
