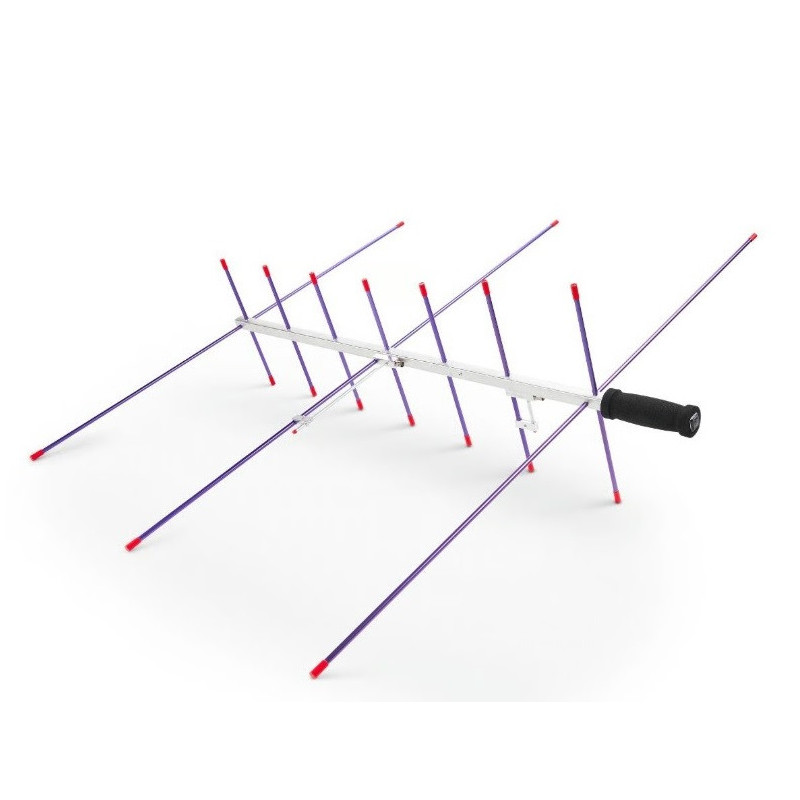

A Arrow II Alaskan 146/437-14WBP é uma antena Yagi de banda dupla desenvolvida para comunicações através de satélites de radioamador em órbita baixa, nas bandas de 2 metros e 70 centímetros.

Este modelo combina uma Yagi de 4 elementos para VHF com uma Yagi de 10 elementos para UHF, proporcionando maior diretividade do que a Arrow II 146/437-10. O fabricante recomenda especialmente esta configuração para operadores localizados em latitudes elevadas ou para instalações que necessitem de maior capacidade direcional.

A designação BP – Backpack identifica a versão com boom desmontável. O boom completo mede aproximadamente 160 cm e está dividido em três secções. Depois de desmontada, nenhuma das secções ultrapassa aproximadamente 56 cm, facilitando o transporte numa mochila ou no saco enrolável opcional da Arrow Antennas.

A versão WBP inclui um duplexador instalado no interior do boom, juntamente com os respetivos cabos coaxiais. O dispositivo combina as ligações separadas das secções VHF e UHF numa única ligação para o transceptor, permitindo utilizar a antena com um único rádio de banda dupla.

Embora comercialmente seja denominado duplexador, o fabricante esclarece que tecnicamente se trata de um diplexador, uma vez que separa e combina sinais pertencentes a duas bandas diferentes.

Os dois sistemas de adaptação Gamma Match são fornecidos previamente montados e ajustados. A antena também possui uma pega revestida a espuma, tampas plásticas nas extremidades e uma rosca 1/4"-20, compatível com muitos tripés fotográficos.

Características principais

• Tipo: antena Yagi direcional de banda dupla
• Marca: Arrow Antennas
• Série: Arrow II Alaskan
• Modelo: 146/437-14WBP
• Aplicação principal: satélites de radioamador LEO
• Banda VHF: 2 metros – aproximadamente 146 MHz
• Banda UHF: 70 centímetros – aproximadamente 437 MHz
• Elementos em VHF: 4
• Elementos em UHF: 10
• Total de elementos: 14
• Boom: dividido em três secções
• Comprimento total do boom: 63" – aproximadamente 160 cm
• Comprimento máximo de cada secção: inferior a 22" – aproximadamente 56 cm
• Secção do boom: quadrada de 3/4" – aproximadamente 19 mm
• Material dos elementos: alumínio
• Peso aproximado: cerca de 26 oz – aproximadamente 737 g
• Adaptação de impedância: dois Gamma Match pré-montados e pré-ajustados
• Duplexador/diplexador: incluído e instalado no boom
• Potência máxima: 10 W
• Ligação ao rádio: BNC macho
• Comprimento do cabo para o rádio: aproximadamente 36" – 91 cm
• Cabos para VHF e UHF: incluídos
• Número de rádios necessário: 1
• Pega: espuma preta
• Fixação para tripé: rosca 1/4"-20
• Proteção: tampas plásticas no boom e nos elementos
• Saco de transporte: opcional, não incluído

Aplicações recomendadas

• Comunicações através de satélites de radioamador LEO
• Operação nas bandas de 2 m e 70 cm
• Estações de satélite em latitudes elevadas
• Seguimento manual de satélites
• Operação full-duplex com um rádio compatível
• Montagem temporária num tripé
• Instalação num rotor de azimute e elevação
• Atividades de campo e demonstrações de comunicações por satélite
• Utilização com transceptores portáteis ou móveis de banda dupla

Conteúdo da versão 146/437-14WBP

• Antena Arrow II Alaskan com 14 elementos
• Boom dividido em três secções
• Elementos desmontáveis em alumínio
• Sistema Gamma Match VHF previamente ajustado
• Sistema Gamma Match UHF previamente ajustado
• Duplexador/diplexador de 10 W instalado no boom
• Cabos coaxiais para as secções VHF e UHF
• Cabo de aproximadamente 91 cm com conector BNC macho para o rádio
• Pega revestida a espuma
• Tampas plásticas de proteção

Nota importante

A potência máxima admitida pelo duplexador incluído é de 10 W. Não deve ser utilizada uma potência superior, mesmo quando a antena estiver instalada num tripé ou rotor.

O duplexador permite ligar as duas secções da antena a uma única entrada do rádio, mas não transforma um transceptor convencional num equipamento full-duplex. Para transmitir numa banda enquanto recebe simultaneamente na outra, o rádio deve suportar funcionamento full-duplex entre VHF e UHF.

Esta versão é normalmente fornecida com conector BNC macho para o rádio. Equipamentos com conector SMA podem necessitar de um adaptador adequado ou da versão opcional do duplexador com SMA macho.

Apesar do boom dividido, a Alaskan Arrow é maior e mais pesada do que a 146/437-10WBP. Para utilização prolongada, pode ser mais adequada a instalação num rotor de azimute e elevação.

O saco enrolável apresentado pelo fabricante é um acessório opcional e não está incluído
