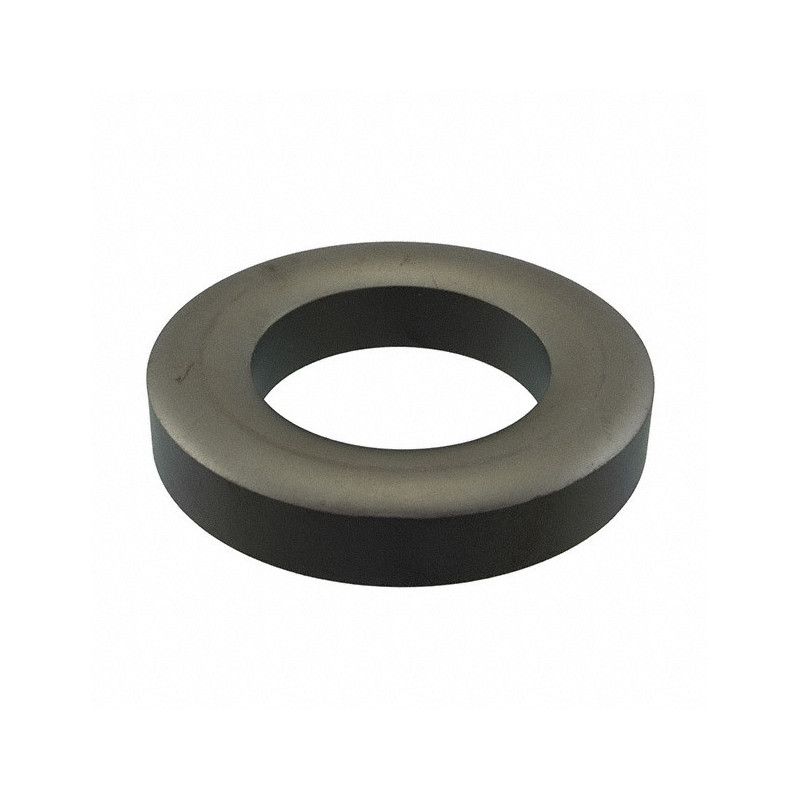

FT-50-75 Núcleo Toroidal de Ferrite Material 75

O FT-50-75 é um núcleo toroidal de ferrite de alta permeabilidade, desenvolvido em material 75, uma ferrite MnZn indicada para uma ampla gama de aplicações eletrónicas e RF. É especialmente adequado para filtros EMI, transformadores de impulso, transformadores de banda larga e indutores de modo comum, sendo uma solução prática para projetos que exijam boa permeabilidade em formato compacto.

Este modelo apresenta dimensões compactas de 12,7 mm de diâmetro exterior, 7,15 mm de diâmetro interior e 4,9 mm de altura, com permeabilidade inicial µi de 5000 e valor AL de 2725 nH. A geometria toroidal ajuda a tirar partido das propriedades intrínsecas da ferrite e é amplamente utilizada em filtros e transformadores.

Área efetiva Ae de 0,129 cm², comprimento efetivo le de 2,95 cm, volume efetivo Ve de 0,38 cm³ e peso aproximado de 2 g. O núcleo é fornecido com acabamento para reduzir arestas vivas, facilitando o enrolamento e a montagem manual.

Características:

• Modelo: FT-50-75
• Material: 75
• Ferrite MnZn de alta permeabilidade
• Permeabilidade inicial: µi 5000
• Valor AL: 2725 nH
• Diâmetro exterior: 12,7 mm
• Diâmetro interior: 7,15 mm
• Altura: 4,9 mm
• Área efetiva Ae: 0,129 cm²
• Comprimento efetivo le: 2,95 cm
• Volume efetivo Ve: 0,38 cm³
• Peso aproximado: 2 g
• Indicado para filtros EMI, transformadores de impulso, transformadores de banda larga e indutores de modo comum
