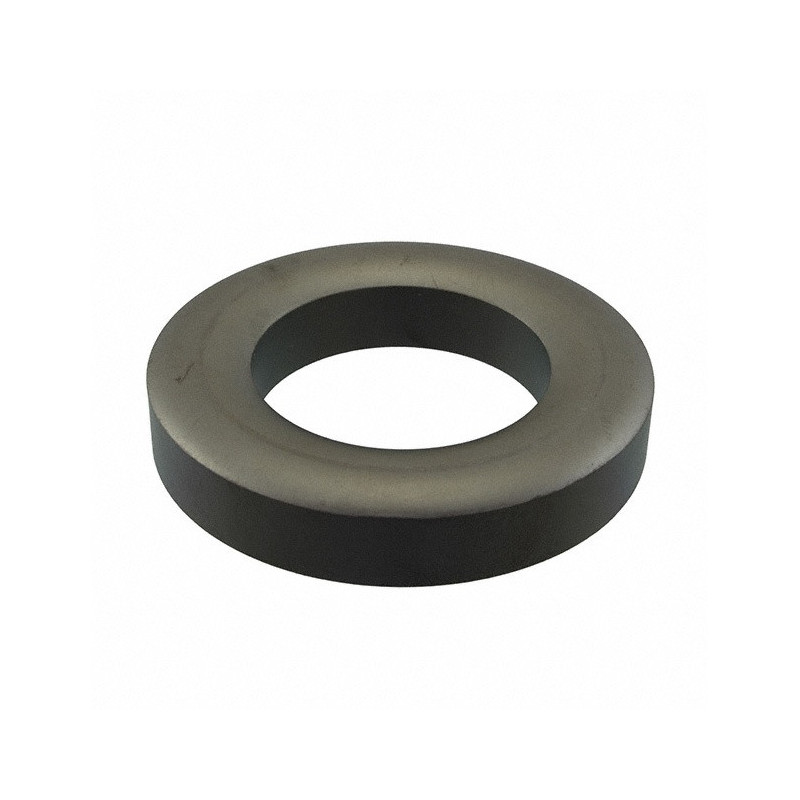

FT-50-75 Núcleo Toroidal de Ferrita Material 75

El FT-50-75 es un núcleo toroidal de ferrita de alta permeabilidad, fabricado en material 75, una ferrita MnZn indicada para una amplia variedad de aplicaciones electrónicas y RF. Es especialmente adecuado para filtros EMI, transformadores de impulso, transformadores de banda ancha e inductores de modo común, siendo una solución práctica para proyectos que requieren buena permeabilidad en formato compacto.

Este modelo presenta dimensiones compactas de 12,7 mm de diámetro exterior, 7,15 mm de diámetro interior y 4,9 mm de altura, con permeabilidad inicial µi de 5000 y valor AL de 2725 nH. La geometría toroidal ayuda a aprovechar las propiedades intrínsecas de la ferrita y se utiliza ampliamente en filtros y transformadores.

Área efectiva Ae de 0,129 cm², longitud efectiva le de 2,95 cm, volumen efectivo Ve de 0,38 cm³ y peso aproximado de 2 g. El núcleo se suministra con acabado para reducir bordes afilados, facilitando el bobinado y el montaje manual.

Características:

• Modelo: FT-50-75
• Material: 75
• Ferrita MnZn de alta permeabilidad
• Permeabilidad inicial: µi 5000
• Valor AL: 2725 nH
• Diámetro exterior: 12,7 mm
• Diámetro interior: 7,15 mm
• Altura: 4,9 mm
• Área efectiva Ae: 0,129 cm²
• Longitud efectiva le: 2,95 cm
• Volumen efectivo Ve: 0,38 cm³
• Peso aproximado: 2 g
• Indicado para filtros EMI, transformadores de impulso, transformadores de banda ancha e inductores de modo común
