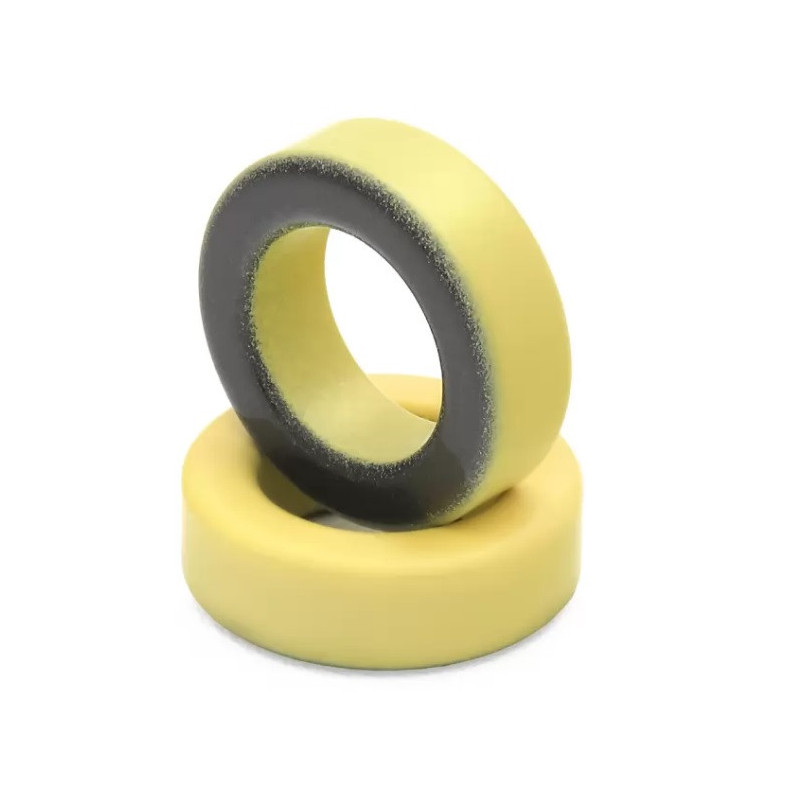

T106-6 Núcleo Toroidal Hierro en Polvo

El T106-6 es un núcleo toroidal fabricado en hierro en polvo carbonilo Mix 6, desarrollado para aplicaciones de radiofrecuencia y construcción de inductores, filtros y transformadores RF. Es una opción adecuada para proyectos electrónicos en los que se busca combinar buen rendimiento en alta frecuencia con un mayor tamaño físico para más espiras o mayor capacidad frente a núcleos más pequeños.

Este modelo ofrece permeabilidad inicial µi de 8,5, valor AL de 116 µH a 100 espiras y un rango de frecuencia de 3 a 40 MHz. Sus dimensiones son 26,9 mm de diámetro exterior, 14,5 mm de diámetro interior y 11,1 mm de altura. El código de color indicado para este núcleo es amarillo/transparente.

El material Mix 6 destaca por proporcionar alto Q hasta 40 MHz, siendo muy utilizado en aplicaciones de comunicaciones RF y adecuado también para transformadores de banda moderada entre 200 y 400 MHz.

Características:

• Modelo: T106-6
• Material: Mix 6
• Material de hierro en polvo carbonilo
• Color: amarillo / transparente
• Rango de frecuencia: 3 - 40 MHz
• Alto Q hasta 40 MHz
• Permeabilidad inicial: µi 8,5
• Valor AL (100 espiras): 116 µH
• Diámetro exterior: 26,9 mm
• Diámetro interior: 14,5 mm
• Altura: 11,1 mm
• Indicado para aplicaciones RF y alta frecuencia
• Adecuado para transformadores de banda moderada entre 200 y 400 MHz
