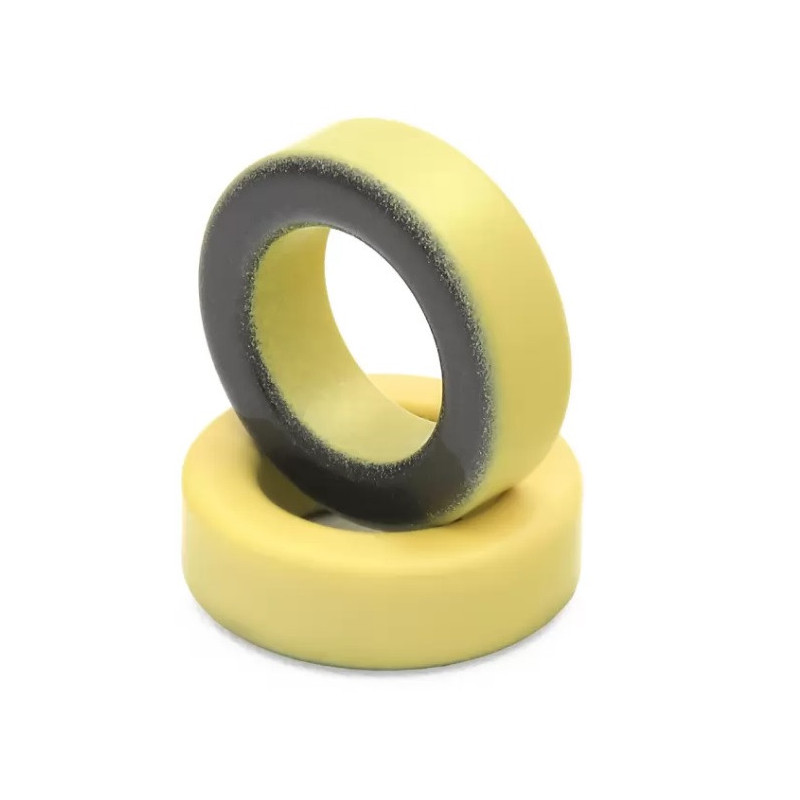

T106-6 Núcleo Toroidal Ferro em Pó

O T106-6 é um núcleo toroidal fabricado em ferro em pó de carbonilo Mix 6, desenvolvido para aplicações de radiofrequência e construção de indutores, filtros e transformadores RF. É uma opção indicada para projetos eletrónicos em que se pretende combinar bom desempenho em alta frequência com maior dimensão física para mais espiras ou maior capacidade de potência face a núcleos menores.

Este modelo apresenta permeabilidade inicial µi de 8,5, valor AL de 116 µH a 100 espiras e faixa de frequência indicada de 3 a 40 MHz. As dimensões são 26,9 mm de diâmetro exterior, 14,5 mm de diâmetro interior e 11,1 mm de altura. A codificação de cor indicada para este núcleo é amarelo/transparente.

O material Mix 6 destaca-se por oferecer Q elevado até 40 MHz, sendo popular em aplicações de comunicações RF e também adequado para transformadores de banda moderada entre 200 e 400 MHz.

Características:

• Modelo: T106-6
• Material: Mix 6
• Material em ferro em pó de carbonilo
• Cor: amarelo / transparente
• Faixa de frequência: 3 - 40 MHz
• Q elevado até 40 MHz
• Permeabilidade inicial: µi 8,5
• Valor AL (100 espiras): 116 µH
• Diâmetro exterior: 26,9 mm
• Diâmetro interior: 14,5 mm
• Altura: 11,1 mm
• Indicado para aplicações RF e alta frequência
• Adequado para transformadores de banda moderada entre 200 e 400 MHz
