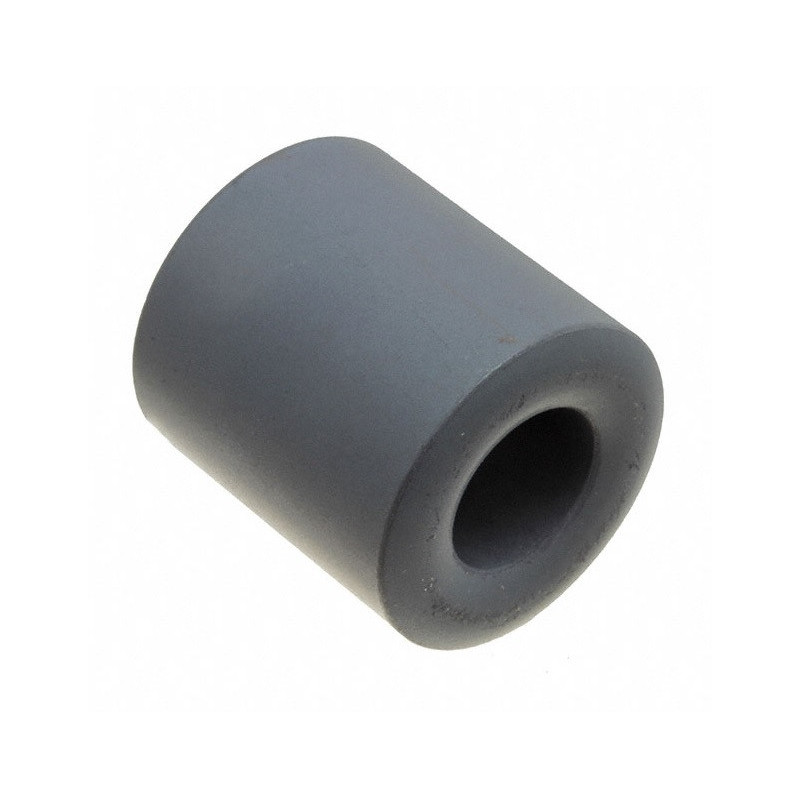

FB-61-1020 Núcleo de Ferrite Cilíndrico para Cabo Redondo

O FB-61-1020 é um núcleo de ferrite cilíndrico sólido para passagem de cabo redondo, desenvolvido para aplicações de supressão de ruído, filtragem e redução de interferências eletromagnéticas em cabos. O formato tubular permite a instalação em cabos compatíveis, sendo uma solução prática para projetos eletrónicos, RF, alimentação e controlo onde seja necessário atenuar EMI/RFI.

Este modelo utiliza material 61, com geometria redonda e construção sólida, sendo adequado para montagem cabo-a-cabo. A impedância indicada é de 190 Ohm a 100 MHz, o que o torna útil em aplicações de filtragem em cabos onde se pretende melhorar o comportamento face a ruído de alta frequência.

As dimensões são de 12,83 mm de diâmetro interno, 25,91 mm de diâmetro externo e 28,58 mm de comprimento. O modelo equivalente apresentado na outra ficha técnica indica aplicação em cabo redondo com diâmetro máximo de cabo de 12 mm, o que ajuda a definir a compatibilidade prática do núcleo.

Características:

• Núcleo de ferrite cilíndrico para cabo redondo
• Material: 61
• Construção: sólido
• Formato: redondo
• Montagem: cabo-a-cabo
• Impedância: 190 Ohm a 100 MHz
• Diâmetro interno: 12,83 mm
• Diâmetro externo: 25,91 mm
• Comprimento: 28,58 mm
• Indicado para supressão EMI/RFI
• Compatível com cabo redondo até cerca de 12 mm
